Zustandsabhängiges Inspektionskonzept
Ein zweckmäßiger Wartungsplan unterscheidet zwischen magnetischem Zustand, mechanischem Zustand, Prozessleistung, Reinigung und Sicherheitskontrollen. Legen Sie die Intervalle anhand der Betriebsanleitung, Betriebsstunden, Verunreinigungsbelastung, Umgebungsbedingungen, Ausfallfolgen und bisherigen Inspektionsergebnisse fest – nicht anhand einer allgemeinen monatlichen Checkliste.
Produktspezifische Unterlagen anfordern Hinweise zur Störungsbehebung prüfen
Zuerst den Anlagenstammsatz erstellen
- Anlagenbezeichnung, Standort, Projekt-/Serienkennung und freigegebener Zeichnungsstand
- Produkttyp, Magnetkreis, Antrieb, Gurt, Lager, Dichtungen, Auskleidungen und Sensoren
- Material, Durchsatz, Geschwindigkeit, Materialschicht bzw. Materialstrom, Temperatur, Feuchtigkeit, Staub und Korrosion
- Kritische Sicherheitseinrichtungen, Trennstellen zur Energiefreischaltung, Schutzeinrichtungen, Anschlagpunkte und Zugänge
- Referenzmesswerte, Fotos, Inbetriebnahmeergebnis und Ersatzteilliste
Beobachtung durch das Bedienpersonal
Beobachten Sie den Betrieb ausschließlich von sicheren, durch Schutzeinrichtungen gesicherten Positionen aus. Dokumentieren Sie ungewöhnliche Geräusche, Vibrationen, Gerüche, Temperaturauffälligkeiten, den Gurtlauf, Anhaftungen, Verstopfungen, Leckagen, lockere Schutzeinrichtungen, die Rückführung abgeschiedener Eisenteile, vermischte Austragsströme oder Veränderungen bei den erfassten Verunreinigungen. Eine kurze, konsequent durchgeführte Beobachtung kann sich entwickelnde Störungen bereits vor dem geplanten Stillstand erkennen lassen.
Wartung nach Produkttyp
| Produkt | Vorrangige Prüfungen |
|---|---|

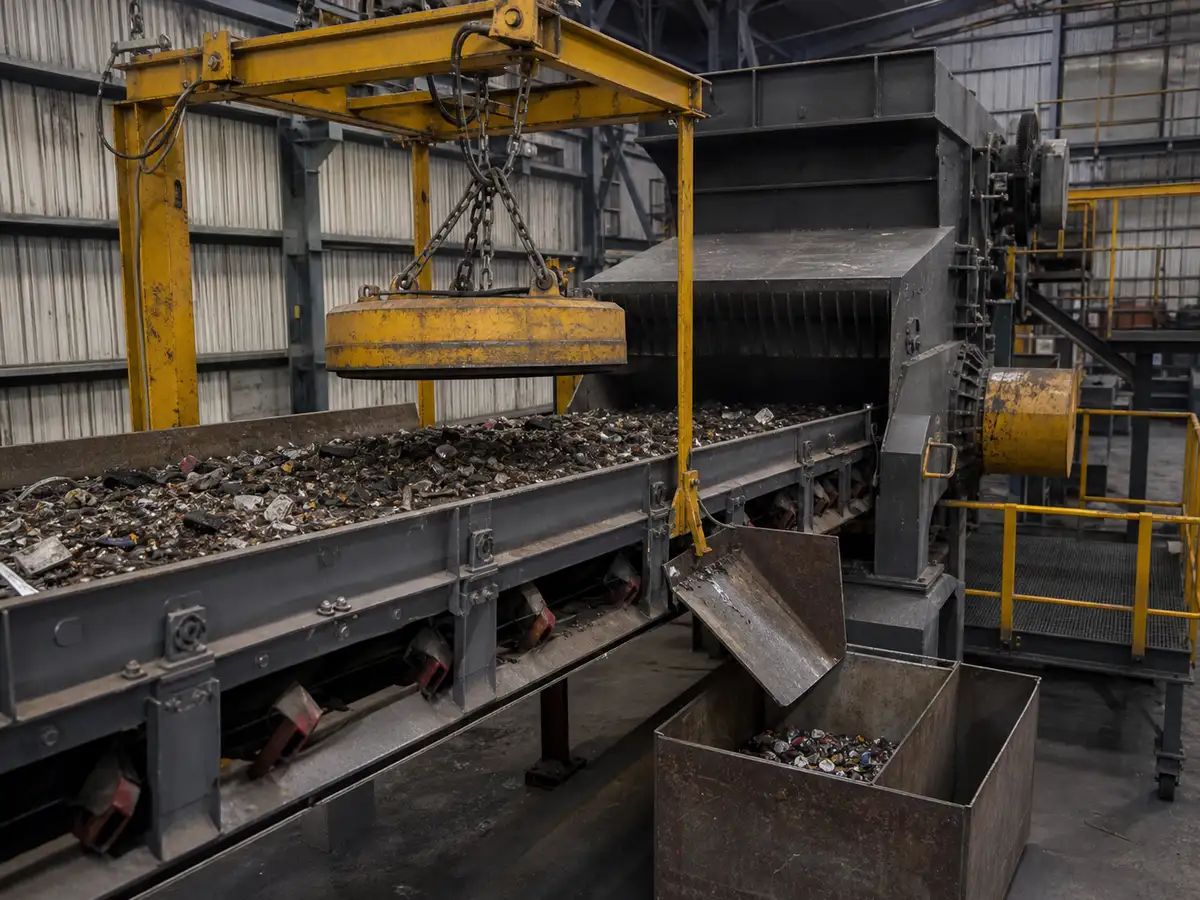

| Manuell zu reinigender Überbandmagnet | Aufhängung, Tragkonstruktion, Anhaftungen an der Magnetfläche, Beschädigungen, Einbauhöhe, Freiraum und Reinigungsprotokoll |
| Selbstreinigender Überbandmagnetabscheider | Reinigungsgurt, Gurtverbindung, Mitnehmer, Gurtlauf, Spannung, Rollen, Lager, Antrieb und Austrag |

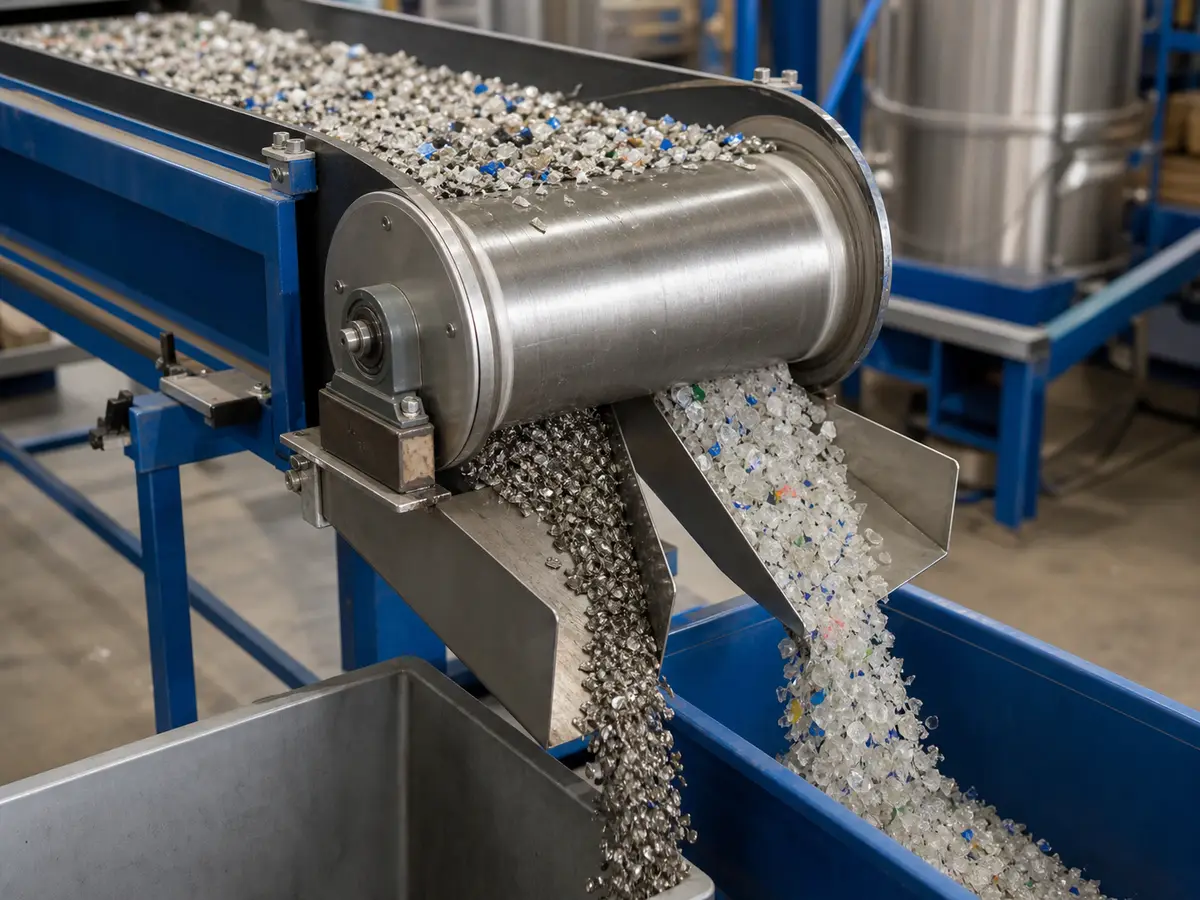

| Magnetkopftrommel | Gurtlauf, Trommelbelag, Lager, Welle/Kupplung, Schutzeinrichtungen, Anhaftungen, Trennblech und Rutschen |
| Magnettrommel mit Gehäuse | Aufgabeverteilung, Trommelmantel, Antrieb, Lager, Dichtungen, Auskleidungen, Trennblech, Ausläufe und Zugangstüren |
| Magnetrohr oder Magnetgitter | Oberfläche, Schweißnähte, Enden, Rahmen, Dichtungen, Befestigung, Anhaftungen, Reinigung und magnetische Referenzwerte |
| Schubladen-Magnetabscheider | Rohre, Gehäuse, Dichtungen, Auszugsmechanismus, Halterungen, Einlass/Auslass und drucktragende Umschließung |
Überprüfung der magnetischen Leistung
Permanentmagnete benötigen normalerweise keine Erregerleistung. Beschädigung, Überhitzung, Korrosion, interne Verschiebung, ein zu großer Arbeitsabstand oder Materialablagerungen können jedoch die wirksame Leistung beeinträchtigen. Verwenden Sie eine reproduzierbare, freigegebene Messmethode oder einen repräsentativen Prozesstest. Dokumentieren Sie Messgerät, Position, Ausrichtung, Temperatur, Zielwert, Abstand und Ausgangswert; verwenden Sie nicht zusammenhanglose Höchstwerte für die Trendanalyse.
Mechanische und sicherheitstechnische Prüfung
- Auflager, Aufhängung, Schweißnähte, Verbindungselemente, Schutzeinrichtungen, Verriegelungen, Kennzeichnungen und Zugänglichkeit
- Wellen, Kupplungen, Lager, Rollen, Gurte, Verbindungen, Mitnehmer und Spannvorrichtungen
- Antriebsstrom bzw. Antriebszustand, Getriebe, Schmierstoff, Dichtungen und gegebenenfalls Kühlung
- Rutschen, Trennbleche, Auskleidungen, Abstreifer, Sammelbehälter und festsitzendes Material
- Elektrische Leitungen, Sensoren, Erdung, Schaltschrank und, sofern vorhanden, Not-Halt-Einrichtungen
Prüfintervalle festlegen
- Gehen Sie zunächst von den Anweisungen der Produkt- und Komponentenhersteller aus.
- Erhöhen Sie die Prüfintensität bei Dauerbetrieb, hoher Eisenfremdkörperbelastung, Abrasion, Hitze, Feuchtigkeit, Korrosion oder erhöhten Sicherheitsrisiken.
- Nutzen Sie die ersten Inspektionen, um Verschleiß und Verunreinigungsbelastung zu erfassen.
- Verkürzen Sie die Intervalle, wenn sich der Zustand schneller verschlechtert; verlängern Sie sie nur auf Grundlage dokumentierter Nachweise und nach Freigabe.
- Führen Sie nach Blockaden, Stößen, Überlastung, Wartungsarbeiten, Prozessänderungen oder ungewöhnlicher Verunreinigung eine zusätzliche Inspektion durch.
Ersatzteile und Obsoleszenz
Ermitteln Sie Gurte, Verbindungen, Mitnehmer, Lager, Rollen, Dichtungen, Auskleidungen, Abstreifer, Sensoren, Motor-/Getriebedaten, Verbindungselemente und Spezialwerkzeuge anhand der tatsächlichen Stückliste. Dokumentieren Sie Lagerbedingungen und Kompatibilität. Ein optisch ähnlicher Gurt oder ein optisch ähnliches Lager kann sich hinsichtlich Werkstoff, Belastbarkeit, Abmessungen oder Eignung für explosionsgefährdete Bereiche unterscheiden.
Mindestumfang der Wartungsdokumentation
Dokumentieren Sie Datum, Betriebsstunden, Prozesszustand, Freischaltung, Feststellungen, Messwerte und Messgeräte, Fotos, aufgefangene Verunreinigungen, Reinigung, Schmierstoff, Teile, Einstellungen, Grundursache, Restrisiko, nächsten Fälligkeitstermin, Techniker, Prüfer und Wiederanlauffreigabe.
Trends auswerten, nicht nur Kontrollkästchen abhaken
Vergleichen Sie wiederholt erfasste Messwerte, Fotos, Gurtposition, Lagerzustand, Abscheidemenge, Reinigungsintervall und Produktergebnisse. Eine mit “OK” abgehakte Checkliste ohne festgelegtes Akzeptanzkriterium liefert keinen Nachweis über den Anlagenzustand.
Wartungsintervalle anhand von Einsatzbedingungen und Zustand festlegen
| Entscheidungsregel | Legen Sie die Inspektionsintervalle anhand von Risiko, Betriebsstunden, Eisenfremdkörperbelastung, Verschleiß und Zustandstrends fest, statt für jeden Magnetabscheider denselben Kalenderplan anzuwenden. |
|---|---|
| Zu bestätigende Eingangsdaten | Produktspezifische Betriebsanleitung, kritische Teile, Umgebungsbedingungen, Betriebsstunden, Anläufe, Eisenfremdkörperbelastung, Reinigungsprotokolle, Gurt- oder Lagerzustand, Dichtungen, Verbindungselemente und Sicherheitseinrichtungen. |
| Risiko oder Einschränkung | Die magnetische Kraft von Permanentmagneten wirkt auch bei Stillstand weiter. Abdeckungen oder Schutzeinrichtungen dürfen erst entfernt werden, nachdem sämtliche mechanischen, elektrischen und prozessbedingten Energiequellen freigeschaltet wurden. |
| Maßnahme des Käufers | Führen Sie eine Anlagenhistorie mit Messwerten, Fotos, ausgetauschten Teilen und den nächsten fälligen Maßnahmen. Überprüfen Sie das Intervall nach ungewöhnlichem Verschleiß oder einer Prozessänderung. |
Sicherheitsgrenzen vor Installation, Reinigung oder Wartung
- Schalten Sie vor Inspektions- oder Wartungsarbeiten alle relevanten elektrischen, pneumatischen, hydraulischen und mechanischen Energiequellen frei und sichern Sie sie gegen Wiedereinschalten. Die magnetische Kraft von Permanentmagneten kann auch nach dem Abschalten der Stromversorgung bestehen bleiben. Berücksichtigen Sie bei der tatsächlichen Anlagenkonfiguration Quetschstellen, angezogene Stahlteile, scharfkantige Fragmente, gespeicherte Energie und Hebevorgänge.
- Personen mit Herzschrittmachern oder magnetempfindlichen medizinischen Geräten müssen die Vorgaben des Geräteherstellers und die betrieblichen Beschränkungen beachten. Empfindliche Elektronik und magnetische Datenträger sind zu schützen.
- Unsere Hinweise stellen keine vollständige sichere Arbeitsanweisung dar. Maßgeblich sind die freigegebenen Herstelleranweisungen, die betriebliche Risikobeurteilung, Schutz- und Hebepläne sowie die Vorschriften zur Freischaltung und Sicherung gegen Wiedereinschalten.
Diese Angaben benötigen wir zur Konfiguration dieses Projekts
Eingabedaten für die Checkliste zur vorbeugenden Wartung von Magnetabscheidern
- So verwenden wir Ihre Daten: Wir prüfen Ihr Material, das Verunreinigungsrisiko, das Produktionsziel und die Schnittstellen zur Anlage, bevor wir ein Angebot konfigurieren oder eine ungeeignete Option ausschließen.
- Material: Bezeichnung und Zusammensetzung; trocken oder nass; Pulver, Granulat, Stückgut, Fasern oder Suspension; minimale, maximale und typische Korngrößenverteilung; Feuchtigkeit, Klebrigkeit, Neigung zu Anbackungen oder Brückenbildung, Abrasivität, Korrosivität, Schüttdichte, normale Temperatur und Höchsttemperatur.
- Produktion und Zielsetzung: Normaler und maximaler Durchsatz, kontinuierliche oder chargenweise Beschickung, Gleichmäßigkeit der Materialzufuhr, Ziel der Fremdkörperabscheidung oder Rückgewinnung, magnetisches Verhalten, sofern bekannt, typische und maximale Größe des Zielmaterials, Ausgangskonzentration, zulässiger Restgehalt und Angabe, ob Produktverluste zulässig sind.
- Installation: Einbauposition, Anschlussmaße und Normen, Durchflussrichtung sowie verfügbarer Platz für Betrieb, Reinigung, Heben und Wartung; Reinigungsverfahren, zulässige Stillstandszeit sowie Anforderungen an produktberührende Werkstoffe, Verschleiß- und Korrosionsbeständigkeit; Bedingungen bei Innen- oder Außenaufstellung, Nassreinigung, hoher Luftfeuchtigkeit, Staubbelastung oder in explosionsgefährdeten Bereichen.
- Ergänzende Projektunterlagen: Stromversorgung, Spannung, Frequenz, Phasen, Steuerung sowie gegebenenfalls Druckluftversorgung und -druck; Bestimmungsland; aktuelle Zeichnungen, Standortfotos, Betriebsvideo und eine repräsentative Material-/Verunreinigungsprobe, falls Versuche erforderlich sind.
- Was Sie als Nächstes erhalten: Auf Grundlage der bestätigten Angaben erstellen wir eine projektspezifische Zeichnung und einen Prüfplan. Die Leistung gilt erst dann als bestätigt, wenn die vereinbarte Ausführung und gegebenenfalls ein erforderlicher repräsentativer Test oder eine Abnahme vor Ort das Ergebnis nachweisen.
Projektunterstützung
Benötigen Sie Unterstützung bei der Auswahl der passenden Magnetlösung?
Übermitteln Sie uns Material, Fließbedingungen, abzuscheidendes Metall, Durchsatz, verfügbaren Einbauraum sowie vorhandene Zeichnungen oder Fotos vom Einsatzort. Wir prüfen die Anwendung und empfehlen den nächsten praktischen Schritt.
Häufig gestellte Fragen
Warum ist die “Beobachtung durch das Bedienpersonal” für diese Entscheidung wichtig?
Beobachten Sie den Betrieb ausschließlich von sicheren, durch Schutzeinrichtungen gesicherten Positionen aus. Dokumentieren Sie ungewöhnliche Geräusche, Vibrationen, Gerüche, Temperaturauffälligkeiten, den Gurtlauf, Anhaftungen, Verstopfungen, Leckagen, lockere Schutzeinrichtungen, die Rückführung abgeschiedener Eisenteile, vermischte Austragsströme oder Veränderungen bei den erfassten Verunreinigungen.
Warum ist die “Prüfung der magnetischen Leistung” für diese Entscheidung wichtig?
Permanentmagnete benötigen im Normalfall keine Erregungsleistung. Beschädigung, Überhitzung, Korrosion, interne Verschiebungen, ein zu großer Arbeitsabstand oder Anhaftungen können jedoch die nutzbare Leistung beeinträchtigen.
Warum sind “Ersatzteile und Obsoleszenz” für diese Entscheidung wichtig?
Ermitteln Sie Gurte, Gurtverbindungen, Mitnehmer, Lager, Rollen, Dichtungen, Auskleidungen, Abstreifer, Sensoren, Motor- und Getriebedaten, Befestigungselemente sowie Spezialwerkzeuge anhand der tatsächlichen Stückliste.
