كيفية اختيار فاصل مغناطيسي لحماية الكسارة

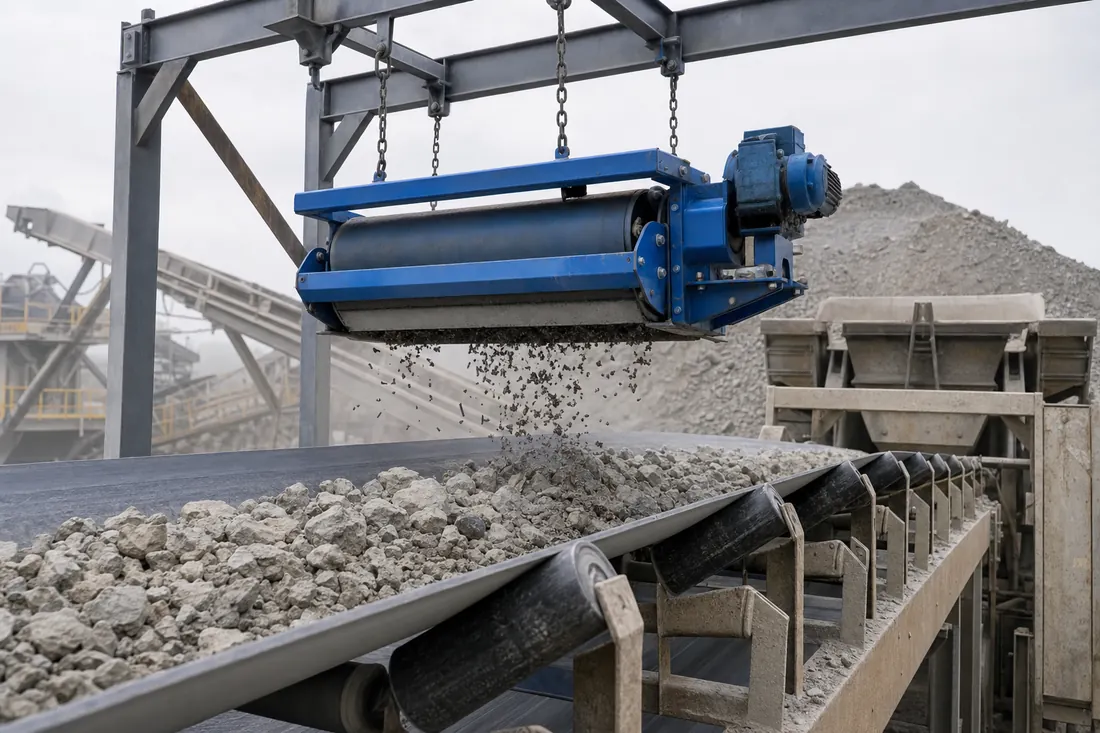

بالنسبة لمعظم الكسارات التي تُغذّى بواسطة ناقل، ادرس تركيب مغناطيس دائم معلّق فوق الحزام وقبل الكسارة. يعتمد الاختيار الصحيح على عرض الحزام، والعمق الفعلي لطبقة المواد، وسرعة الحزام، وارتفاع التعليق، وحجم القطع الحديدية المستهدفة وشكلها، ومعدل الحاجة إلى تفريغها. عرض الحزام وحده لا يكفي.
إرسال تفاصيل الناقل والأجسام الحديدية الغريبة مراجعة المغناطيسات المعلّقة
المخاطر التي يحمي المغناطيس المعدات منها
تشمل المخاطر الشائعة على الكسارات أسنان جرافات التحميل، والمسامير، والأدوات، وأجزاء المثاقب، والأسلاك، والسلاسل، والصفائح، والشظايا الناتجة عن التآكل. قد تتسبب القطع الصلبة الكبيرة في انحشار الكسارة أو تلفها، وقد تلتف الأسلاك الطويلة حول الأجزاء الدوارة، كما قد تقطع الشظايا الحادة أحزمة النقل. سجّل أصغر قطعة حرجة وأكبر قطعة متوقعة، لأن استجابتهما للمغناطيس وحركتهما على الناقل تختلفان.
أفضل موضع للتركيب
| الموضع | الميزة | اعتبارات الاختيار |
|---|---|---|
| تركيب طولي فوق بكرة الرأس | تتفرق طبقة المواد عند مغادرتها الحزام، ما قد يكشف القطع الحديدية المدفونة داخلها | يتطلب حيزًا رأسيًا مناسبًا، ومسار تفريغ ملائمًا، وبيئة مغناطيسية مقبولة حول البكرة الرأسية والبكرة الوسيطة |

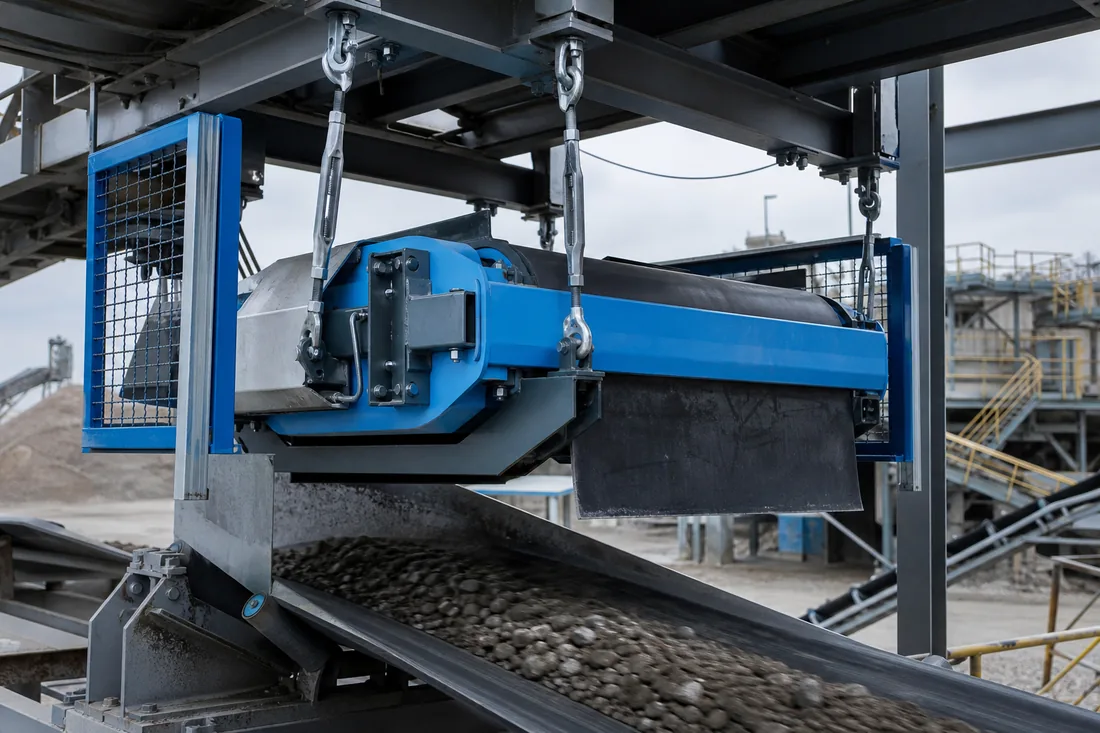

| تركيب بحزام عرضي فوق ناقل ذي حزام مسطح أو مقعّر | يمكن تركيبه قبل الكسارة من دون تغيير منطقة التفريغ عند بكرة الرأس | يجب جذب القطع الحديدية إلى أعلى عبر طبقة المواد؛ كما يجب مراعاة سرعة الحزام ووجود هيكل غير مغناطيسي أسفل المغناطيس |
ضع المغناطيس على أقرب مسافة عملية من طبقة المواد من دون إعاقة التدفق الطبيعي للمواد أو حركة الحزام ذاتي التنظيف. يجب تحديد ارتفاع التشغيل المقنن انطلاقًا من نقطة مرجعية معلنة؛ ولا يجوز الاستعاضة عنه بادعاء يستند إلى قيمة Gauss على السطح.
ستة معطيات تتحكم في الاختيار
- عرض الحزام: يحدد نطاق التغطية المطلوب عبر تدفق المواد.
- عمق طبقة المواد: يجب جذب الحديد الموجود في القاع عبر كامل سماكة الطبقة.
- سرعة الحزام: كلما زادت سرعة المواد، قلّ الوقت المتاح للمجال المغناطيسي لجذب الحديد وتفريغه.
- ارتفاع التعليق: تتناقص القوة المغناطيسية مع زيادة مسافة التشغيل.
- حجم الحديد وشكله: قد تختلف استجابة اللوح المسطح أو القضيب عن استجابة كرة مصمتة ذات كتلة مماثلة.
- معدل تكرار وجود الحديد: يحدد ما إذا كان التنظيف اليدوي عمليًا أم يلزم التفريغ المستمر.
تنظيف يدوي أم تنظيف ذاتي؟
اختر التنظيف اليدوي عندما يكون وجود الأجسام الحديدية الغريبة عرضيًا، وتكون التوقفات المخططة مقبولة، ويتمكن المشغلون من تنظيف المغناطيس بأمان. وادرس استخدام تصميم فاصل مغناطيسي معلّق ذاتي التنظيف عندما يتكرر وجود الحديد، أو يعمل الناقل باستمرار، أو قد يؤدي تراكم الحديد إلى حجب سطح المغناطيس. ولا يزال حزام التنظيف الذاتي يتطلب نظام قيادة، وضبط مسار الحزام، وخلوصًا للتفريغ، وواقيات، وصيانة.
ما لا يستطيع المغناطيس المعلّق معالجته بمفرده
- قد لا يصل المجال إلى الحديد المحاط بالكامل بكتل سميكة غير مغناطيسية.
- قد يؤدي العمق المفرط لطبقة المواد أو الزيادات المفاجئة غير المنضبطة في التدفق إلى حجب الحديد أسفل نطاق الرفع العملي.
- لا يُعد الألومنيوم والنحاس والعديد من درجات الفولاذ المقاوم للصدأ أهدافًا موثوقة للمغناطيس الدائم العادي.
- لا يستطيع المغناطيس تعويض تأثير الهياكل الفولاذية التي تشوّه المجال أو تعيق التفريغ.
- لا ينبغي لأي مورد أن يضمن التقاط كل قطعة من دون تحديد الجسم المستهدف، وحالة التغذية، واختبار القبول.
التشغيل التجريبي والتحقق
قبل بدء الإنتاج، تحقق من ثبات التثبيت، والخلوص، واتجاه الحزام ومساره عند الاقتضاء، ومسار التفريغ، وعدم وجود فولاذ متداخل في المناطق الحرجة من المجال. لا تستخدم قطع اختبار تمثيلية إلا وفق إجراء آمن متفق عليه. وسجّل مادتها، وحجمها، وشكلها، وموضعها داخل طبقة المواد، وسرعة الحزام، وعمق الطبقة، وارتفاع المغناطيس، والنتيجة.
أخطاء الاختيار الشائعة
- الاختيار استنادًا إلى عرض الناقل وحده
- قياس الارتفاع من سطح مرجعي غير صحيح
- استخدام متوسط قدرة المعالجة بدلًا من أقصى عمق لطبقة المواد
- تجاهل قطع الحديد الصغيرة والحرجة الموجودة أسفل المواد
- تركيب وحدة ذاتية التنظيف من دون خلوص كافٍ لتفريغ الحديد
- وضع بكرات وسيطة أو دعامات من فولاذ مغناطيسي مباشرة داخل المجال الفعّال من دون مراجعة
المعلومات التي تحتاجها OSENC
أرسل عرض الحزام، وزاوية التقعّر، وسرعة الحزام، والعمق العادي والأقصى لطبقة المواد، ونوع المادة وكثافتها الظاهرية، ونوع الكسارة، وصور قطع الحديد المستهدفة وأبعادها، والموضع المقترح للمغناطيس، والمساحة المتاحة، وتكرار التنظيف، ودرجة الحرارة، ومصدر الطاقة إذا كان النظام ذاتي التنظيف، ومخططاً أو مقطع فيديو للتركيب.
البيانات التي تحدد اختيار مغناطيس حماية الكسارة
استخدم هذه البيانات لتحديد ما إذا كان الفاصل المقترح وموضعه في العملية مناسبين لمتطلبات التشغيل الفعلية.
| توجيه اختيار المعدات | استخدم فاصلًا مغناطيسيًا معلّقًا أو فاصلًا مغناطيسيًا معلّقًا مزودًا بحزام عندما يلزم إزالة قطع فولاذية غريبة كبيرة قبل الكسارة؛ ولا تستخدم بكرة رأس مغناطيسية إلا إذا كان تصميم نقطة تفريغ الناقل والمجرى اللاحق يسمح بفصل مساري المادتين. |
|---|---|
| حالة المواد | حدّد نوع الخام أو الركام أو المواد المعاد تدويرها المنقولة؛ وسجّل الحد الأدنى والحجم المعتاد والحد الأقصى للقطع، والكثافة الظاهرية، والرطوبة، وقابلية الالتصاق، وأقصى عمق لطبقة المواد أثناء الزيادات المفاجئة في التغذية. |
| الجزء الحديدي أو المغناطيسي المستهدف | صِف حديد التسليح، وأسنان الجرافات، وقضبان الحفر الفولاذية، والمسامير، والأسلاك، وغيرها من القطع المسببة للتلف، مع تحديد المادة والشكل والحجم المعتاد والحجم الأقصى وما إذا كانت مدفونة داخل طبقة المواد أو ظاهرة على سطحها. |
| معدل التغذية وطريقة عرض المواد | قدّم معدلات المعالجة العادية والقصوى بوحدة t/h، وعرض الحزام، وسرعته، ومدى انتظام التغذية، ومنحنى عمق طبقة المواد. قد تحدد زيادة قصيرة في التغذية مسافة التشغيل المطلوبة حتى عندما يكون متوسط معدل المعالجة معتدلًا. |
| التركيب وإمكانية الوصول | أكّد المسافة من وجه المغناطيس إلى أدنى موضع للقطعة الحديدية المستهدفة، وهيكل التعليق المتاح، وموضع صندوق التفريغ، وإمكانية الوصول للتنظيف، ومسار الرفع، والخلوص عن مجرى تغذية الكسارة. |
| الاختبار أو القبول | استخدم قطعًا مستهدفة ممثلة للحالة الفعلية، وضعها على أعماق ومواضع مختلفة من الحزام. سجّل حالات الالتقاط والإخفاق والتفريغ الآمن بدلًا من الاعتماد على قيمة Gauss على السطح وحدها. |
كيف نُهيئ حلاً ملائمًا لعمليتكم
كيفية اختيار فاصل مغناطيسي لحماية الكسارة: مراجعة التطبيق من جانب المورّد
- مشكلة العملية لديكم: قد تتسبب الملوثات الحديدية في تلف المعدات اللاحقة في خط الإنتاج، وتقليل تجانس المنتج، وإنتاج مواد مرفوضة، أو فرض عمليات تنظيف وتوقفات غير مخطط لها.
- ما الذي نراجعه: نتحقق من شكل المادة، وحجم الجسيمات، والرطوبة، ودرجة الحرارة، والكثافة الظاهرية، ومعدل التدفق العادي والأقصى، ونوع الملوثات وحجمها، والمستوى المتبقي المطلوب، وموضع الفصل ضمن العملية.
- ما الذي نُهيئه: نقارن بين نقطة التقاط الملوثات، والبنية المغناطيسية، ومسافة التشغيل، وطريقة مرور المادة، وأسلوب التنظيف، وطريقة الربط بخط الإنتاج قبل إعداد العرض.
- القيمة المقدمة للمشتري: يساعد ذلك على اعتراض الملوثات قبل وصولها إلى معدة حرجة أو مرحلة حساسة للجودة، وتقليل عمليات الشراء المتكررة، وتجنب استخدام فاصل يعيق تدفق الإنتاج المعتاد.
- الحدود: لا نوصي بالتطبيق إذا كانت المادة المستهدفة غير مغناطيسية، أو كان مسار المادة يمنع تعرضها للمجال المغناطيسي، أو تعذر دعم النتيجة المطلوبة من دون إجراء اختبار.
- الخطوة التالية: أرسل المادة وهدف الفصل، ونطاق حجم الجسيمات، والرطوبة، ودرجة الحرارة، ومعدل التدفق، ونوع الملوثات، ومخطط التركيب، والمساحة المتاحة، وطريقة التنظيف المفضلة، وأي عينة أو مقطع فيديو للموقع. إرسال بيانات العملية والملوثات
دعم المشروعات
أرسل بيانات المواد وظروف العملية
يمكننا مراجعة موضع الفصل في العملية، وشكل المواد، ومصدر الحديد، والقدرة، والمساحة المتاحة، وطريقة التنظيف قبل التوصية بتخطيط مناسب للفاصل المغناطيسي.
الأسئلة الشائعة
ما الأجسام التي يحمي المغناطيس المعدات منها؟
تشمل الأجسام التي تشكل خطرًا شائعًا على الكسارات أسنان جرافات التحميل، والمسامير، والأدوات، وأجزاء معدات الحفر، والأسلاك، والسلاسل، والصفائح، وشظايا التآكل.
ما أهمية “أفضل موضع تركيب” في اتخاذ هذا القرار؟
ضع المغناطيس على أقرب مسافة عملية من طبقة المواد، من دون إعاقة التدفق الطبيعي للمواد أو حركة حزام التنظيف الذاتي.
لماذا يُعد خيار “التنظيف اليدوي أو التنظيف الذاتي” مهمًا لهذا القرار؟
اختر التنظيف اليدوي عندما تكون الأجسام الحديدية الغريبة عَرَضية، ويكون التوقف المخطط مقبولًا، ويتمكن المشغلون من تنظيف المغناطيس بأمان.
