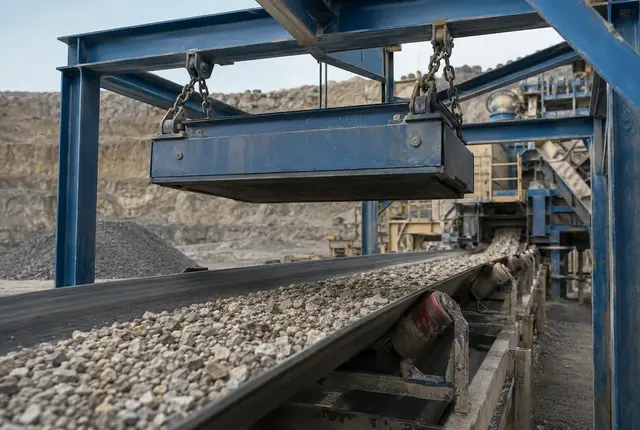

حماية الكسارات
إزالة الأجسام الحديدية الغريبة قبل أن تتسبب في تلف البطانات والفكوك والمخاريط والمطارق.

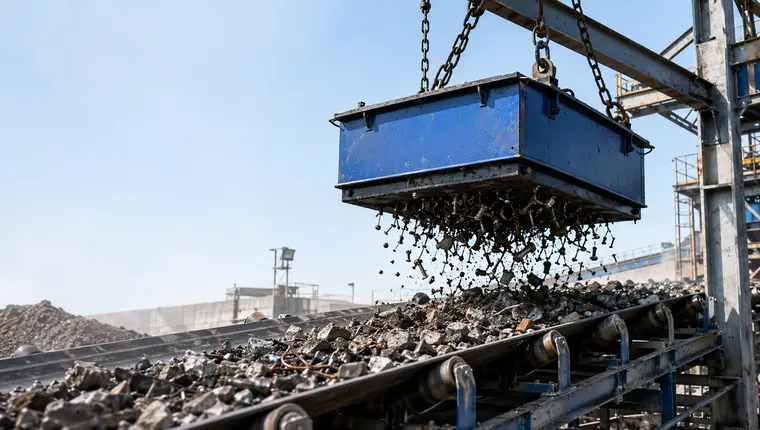

فاصل مغناطيسي معلّق فوق الناقل
مغناطيس معلّق لإزالة الأجسام الحديدية الغريبة من الناقل
يُركّب فوق الحزام لالتقاط البراغي والأسلاك والمسامير والأجسام الحديدية الغريبة قبل وصولها إلى الكسارات أو الغرابيل أو المطاحن.
متى يُستخدم

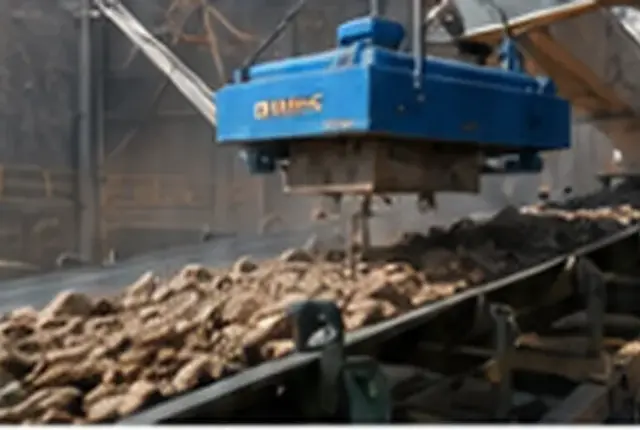

حماية الغرابيل
منع قطع المعدن من سد الغرابيل وتمزيق وسائط الغربلة المطاطية.
تقليل الفرز اليدوي
الحد من الفرز اليدوي الخطر عند انتقال قطع الحديد الحادة على الحزام.

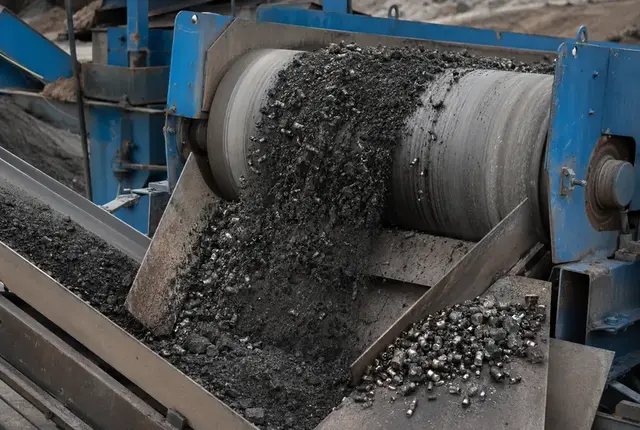

مواد سائبة أنظف
تقليل التلوث بالحديد قبل البيع أو الغسل أو الفرز اللاحق.
طبقات المواد العميقة
قد لا يتم رفع الحديد المدفون بعمق في طبقات المواد السميكة بالكامل.
مادة تغذية رطبة أو لزجة
قد يسحب الطين والجسيمات الناعمة اللزجة الحديد متجاوزًا المجال المغناطيسي.
الفولاذ المقاوم للصدأ
لن تتم إزالة معظم أنواع الفولاذ المقاوم للصدأ من سلسلة 300.
المساحيق الناعمة في المزلقات
استخدم شبكات مغناطيسية أو أنابيب مغناطيسية أو لوحات مغناطيسية بدلاً من ذلك.
اختر الخيار المناسب
ثلاثة حلول بطرق تنظيف مختلفة.

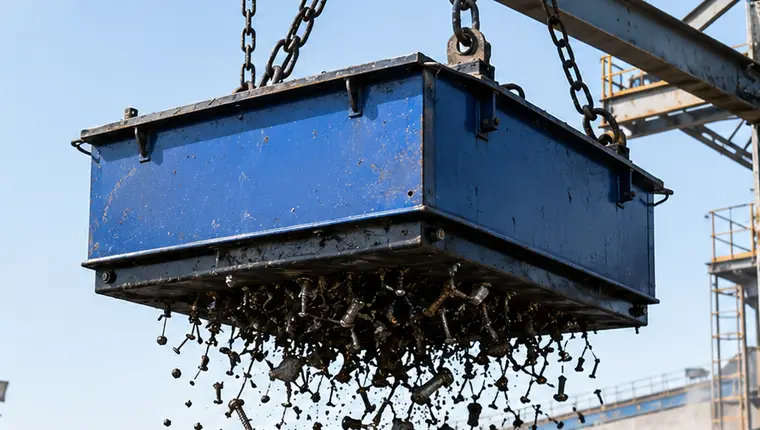

01التنظيف اليدوي
مجدٍ اقتصاديًا بنية بسيطة لا يتطلب طاقة كهربائية
الأنسب لارتفاعات التركيب المنخفضة وللمواقع التي يسهل فيها الوصول لإجراء الصيانة.

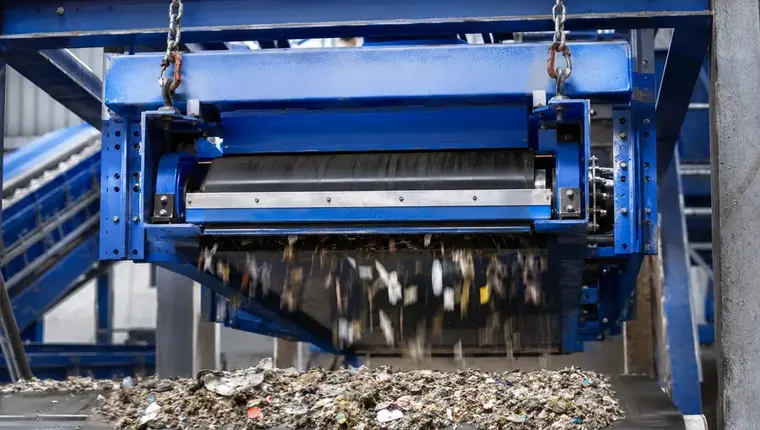

02ذاتي التنظيف
تفريغ الحديد تلقائيًا تقليل وقت التوقف تنظيف بحزام يعمل بمحرك
الأنسب لمعدلات التدفق العالية والتشغيل 24/7 وتقليل العمالة.

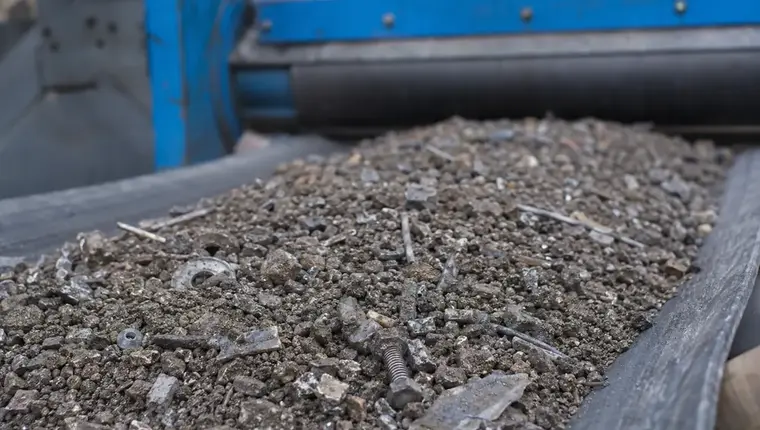

03كهرومغناطيسي
شدة مجال قابلة للضبط إزالة الحديد المدفون بعمق للاستخدامات الشاقة
الأنسب للكتل الكبيرة وطبقات المواد العميقة وخطوط التشغيل الشاقة.
آلية العمل
فكرة بسيطة. مهمة شاقة.
1
تدفق المواد
تمر المواد السائبة أسفل المغناطيس المعلّق.
2
جذب الحديد
ترتفع القطع الحديدية إلى منطقة التشغيل المغناطيسية.
3
احتجاز الحديد
يبقى الحديد عالقًا بينما تواصل المواد النظيفة حركتها إلى الأمام.
4
التفريغ
ينظفه العمال يدويًا، أو يفرّغ الحزام الحديد تلقائيًا.
منطقة المجال المغناطيسي القويمجالات الاستخدام
مصمم لمواد التغذية المتسخة والثقيلة.
الركام
التعدين
إعادة تدوير الخبث
إعادة تدوير البلاستيك
إعادة تدوير الزجاجالمواصفات الفنية
النماذج القياسية موضحة أدناه. يتوفر تصميم مخصص.
| الموديل | عرض الناقل | نوع المغناطيس | ارتفاع التركيب | سرعة الحزام | قدرة المعالجة | قدرة المحرك | الجهد الكهربائي |
|---|---|---|---|---|---|---|---|
| OCS-65/10 | 650 mm | دائم | 200-300 mm | ≤2.5 m/s | 50-120 t/h | - | - |
| OCS-80/12 | 800 mm | دائم | 200-350 mm | ≤3.0 m/s | 80-180 t/h | - | - |
| OCS-100/14 | 1000 mm | دائم | 250-400 mm | ≤3.0 m/s | 120-250 t/h | - | - |
| OCS-120/16 | 1200 mm | دائم | 250-450 mm | ≤3.0 m/s | 150-350 t/h | - | - |
| OCS-E100/14 | 1000 mm | كهرومغناطيسي | 300-500 mm | ≤3.5 m/s | 150-300 t/h | 1.5-2.2 kW | 380 V |
| OCS-E120/16 | 1200 mm | كهرومغناطيسي | 350-600 mm | ≤3.5 m/s | 200-450 t/h | 2.2-3.0 kW | 380 V |
| OCS-E160/20 | 1600 mm | كهرومغناطيسي | 400-700 mm | ≤4.0 m/s | 300-600 t/h | 3.0-4.0 kW | 380 V |
تعتمد قدرة المعالجة على نوع المادة وكثافتها الظاهرية ومستوى التلوث بالحديد وظروف التركيب.
دليل اختيار الموديل
كلما زادت التفاصيل التي تقدمها، تمكنا من إعداد عرض السعر بسرعة أكبر.
01
صورة المادة
يرجى إرسال صور فعلية للحزام الناقل.
02
حجم الجسيمات
ما أقصى حجم للكتل؟
03
عرض الناقل
قِس عرض الحزام بوحدة mm.
04
سرعة الحزام
اكتب القيمة بوحدة m/s إذا كانت متوفرة.
ألست متأكدًا من جميع التفاصيل؟
أرسل الصور ورقمين، وسيحدد مهندسنا نطاق الموديلات المناسبة أولًا.
05
سماكة طبقة المواد
وضّح سماكة طبقة المواد على الحزام.
06
قدرة المعالجة بالساعة
اذكر القيمة بوحدة t/h أو m³/h.
07
حجم قطع الحديد المستهدفة
الحد الأدنى لحجم قطع الحديد مهم.
08
ارتفاع التركيب
المسافة من المغناطيس إلى الحزام.
الاختبار والتعبئة والتسليم
فحص دقيق. تعبئة آمنة. خطة تسليم واضحة.
فحص المواد الخام
الفحص أثناء التصنيع

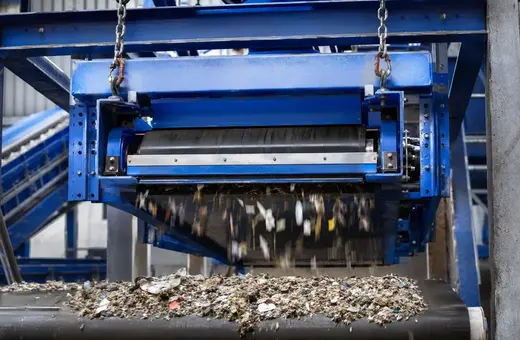

اختبار الأداء المغناطيسي

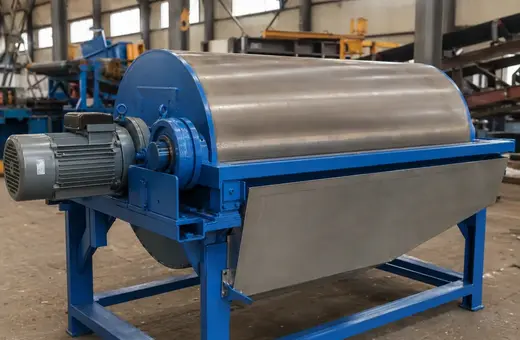

الفحص النهائي قبل التعبئة
تعبئة قياسية للتصدير

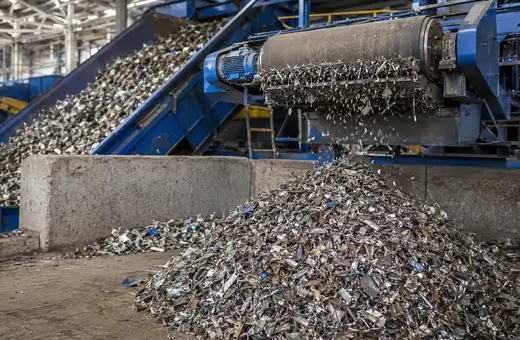

التحميل والتسليم
الأسئلة الشائعة
ما الارتفاع المناسب لتركيب المغناطيس فوق الحزام؟
استخدم أقل ارتفاع آمن. في كثير من الخطوط، يحقق ارتفاع 200-500 mm نتائج أفضل من اختيار الارتفاع تخمينًا من الكتالوج.
ما الفرق بين المغناطيس ذي التنظيف اليدوي والمغناطيس ذاتي التنظيف؟
تتطلب الطرز اليدوية من العمال إزالة الحديد، بينما تفرّغ الطرز ذاتية التنظيف الحديد بواسطة حزام يعمل بمحرك.
ما أصغر حجم للقطع الحديدية التي يمكن إزالتها؟
يعتمد ذلك على عمق وجود القطعة داخل طبقة المواد، وسرعة الحزام، وقوة المغناطيس. أرسل صورة للعينة قبل الطلب.
هل توفرون مقاسات مخصصة؟
نعم. يمكننا تعديل العرض، والإطار، ونقاط الرفع، والغطاء، واتجاه التفريغ، وحامل التركيب.
ما الصيانة المطلوبة؟
افحص تآكل الحزام، والمحامل، والبراغي، ومنطقة التفريغ، وسطح المغناطيس. تتطلب الخطوط التي تتراكم فيها الأوساخ فحوصات أكثر تكرارًا.
هل يمكن استخدام المغناطيس في الأماكن الخارجية؟
نعم. أضف غطاءً مقاومًا للعوامل الجوية، وطلاءً أكثر متانة، وتصريفًا مناسبًا إذا كانت الأمطار أو الأتربة كثيفة.
