Магнитная сепарация OSENC
Отдельный элемент или рама в сборе
Магнитная трубка — это отдельный магнитный элемент для интеграции в оборудование OEM-производителя, замены или установки по индивидуальной схеме. Магнитная решётка объединяет несколько трубок в раме и перекрывает проём бункера или желоба. Выбирайте трубку, если самостоятельно определяете механическую компоновку; выбирайте решётку, если требуется готовый многотрубный узел с заданными размерами проёма, шагом, ориентацией и способом извлечения.
Краткое сравнение
| Фактор | Магнитная трубка | Магнитная решётка |
|---|---|---|
| Комплект поставки | Отдельный магнитный элемент | Трубки с опорной рамой |
| Перекрытие сечения | Зависит от размещения в оборудовании OEM-производителя | Определяется размерами проёма, количеством рядов и межосевыми расстояниями трубок |
| Монтаж | Резьба, шпильки, рукоятки или нестандартные концевые элементы | Рама, опоры, рукоятки и фиксаторы |
| Замена | Возможна замена отдельного элемента | Возможность замены трубки или узла зависит от конструкции |
| Основной покупатель | OEM-производитель, системный интегратор или служба технического обслуживания | Пользователь технологической линии, которому требуется готовый узел для желоба или бункера |
Когда следует выбрать магнитную трубку
- Вы проектируете оборудование и можете задать положение каждой трубки.
- Вам требуется замена с известными диаметром, длиной, длиной магнитной части и исполнением концов.
- Для применения требуется специальное крепление, рукоятка, резьба или рабочая зона.
- Перекрытие сечения и безопасное извлечение будут спроектированы покупателем или интегратором.

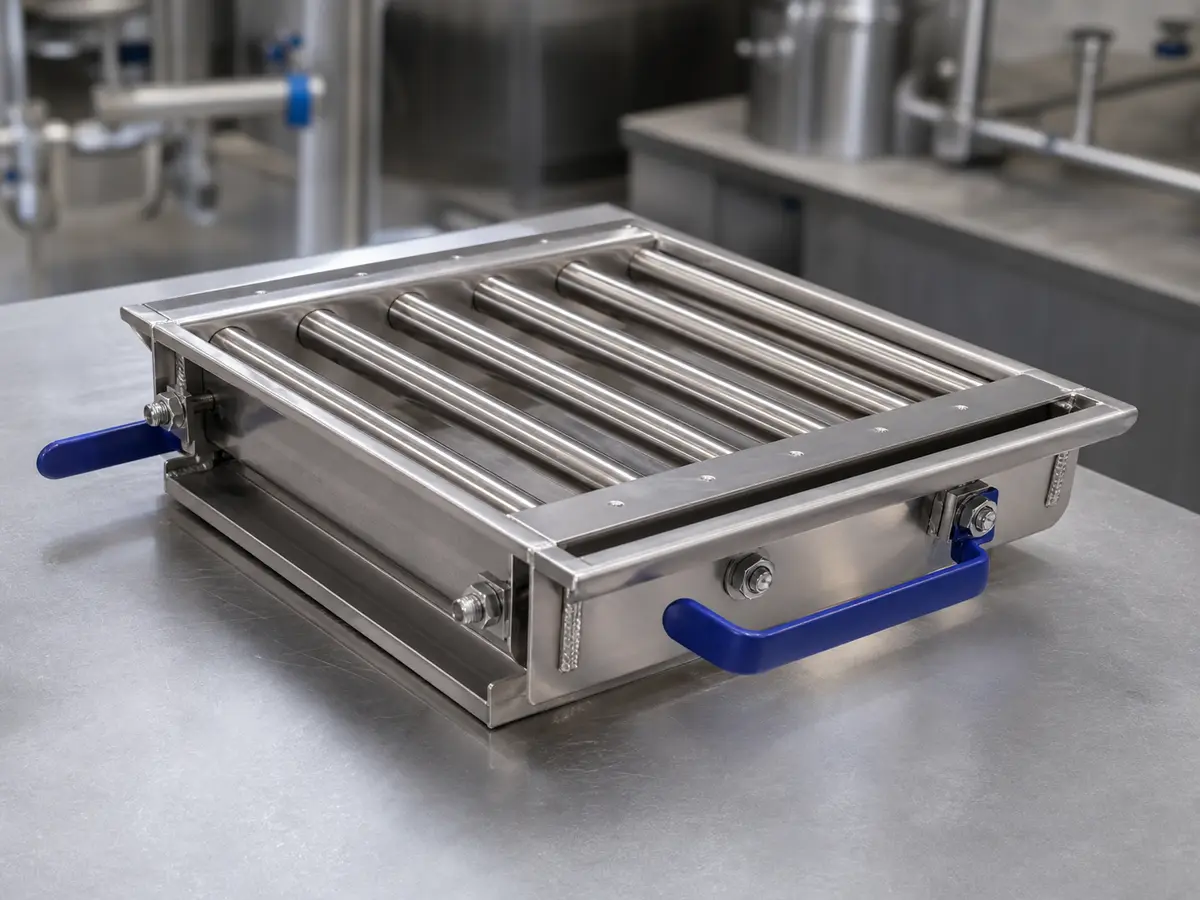

Когда следует выбрать магнитную решётку
- Необходимо установить несколько трубок поперёк известного круглого, квадратного или прямоугольного проёма.
- Съёмная рама в сборе упрощает монтаж и очистку.
- Шаг и расположение рядов трубок должны задаваться единым чертежом.
- Для рамы необходимо задать ориентацию, опоры, рукоятку и способ фиксации.
Ни один из вариантов сам по себе не устраняет проблемы с потоком материала
Малый шаг между трубками повышает вероятность приближения частиц к магнитной поверхности, но может вызывать сводообразование связного порошка или препятствовать прохождению крупных гранул. Одна трубка создаёт меньшее сопротивление потоку, однако часть материала может проходить в обход магнитной зоны. Необходимо учитывать крупность частиц, влажность, липкость, насыпную плотность, пиковый расход, угол наклона течки и налипание продукта.
Перед сравнением задайте одинаковую методику магнитных испытаний
Сравнивайте материал магнитов, конструкцию, допустимую температуру, эффективную длину, положение точки измерения магнитного поля на поверхности, ориентацию датчика, измерительный прибор, температуру, допуск либо полностью определённую методику измерения силы отрыва. Максимальное значение на одном полюсе не подтверждает равномерность магнитного поля по всей площади решётки.
Очистка и доступ
Отдельную трубку может быть проще снимать, но для неё могут потребоваться несколько фиксаторов и дополнительные операции. Решётка извлекает несколько трубок одновременно, однако может иметь значительную массу и требовать больше места для выдвижения. Необходимо определить порядок изоляции оборудования, сбора уловленного металла, применения инструментов для очистки и проверки после повторной установки, а также оценить, оправдано ли применение конструкции с быстрой очисткой .
Данные для запроса коммерческого предложения
Предоставьте сведения о материале, крупности частиц, влажности, температуре, насыпной плотности, нормальном и пиковом расходе, чертёж проёма, количество рядов, предпочтительный межосевой шаг трубок, способ крепления, материал контактирующих с продуктом деталей, качество обработки поверхности, способ очистки, критерии приёмки по магнитным параметрам, количество и требования к совместимости при замене.
Выберите контроль отдельного потока или перекрытие всего проёма
| Критерий принятия решения | Используйте трубку для контроля отдельного локального потока или установки в нестандартный узел машины; решётку — когда несколько трубок должны перекрывать проём течки и распределять продукт по магнитным полюсам. |
|---|---|
| Параметры, требующие подтверждения | Размер проёма и характер потока, крупность и связность материала; тип удаляемых ферромагнитных примесей — мелкие частицы, ржавчина, проволока или фрагменты износа, их типичный размер, количество и допусточное остаточное содержание; пиковый расход, шаг между трубками, количество рядов, способ крепления и свободное пространство для очистки. |
| Риск или ограничение | При использовании одной трубки часть потока может проходить в обход магнитной зоны, а решётка при недостаточной площади свободного сечения способна вызывать сводообразование или затруднять извлечение. |
| Действия покупателя | Нанесите расположение предлагаемых трубок на чертёж фактического проёма и проверьте прохождение потока и возможность извлечения по чертежу или в ходе испытаний на репрезентативном материале. |
Инженерные условия, на которых основана рекомендация
- Высокое значение, измеренное на поверхности, само по себе не позволяет прогнозировать улавливание частиц в движущемся продукте.
- На результат влияют градиент магнитного поля, толщина обечайки или гильзы, шаг полюсов, расстояние от каждой частицы до полюса, крупность и магнитные свойства частиц, скорость потока, толщина слоя продукта, сводообразование и накопление примесей.
- Механическая пропускная способность не равнозначна эффективной производительности сепарации.
- В коммерческом предложении или условиях испытаний необходимо указывать материал, гранулометрический состав, влажность, насыпную плотность, штатную и пиковую подачу, распределение подачи, скорость, геометрию слоя или потока, содержание примесей и периодичность очистки.
Как мы применяем результаты этого сравнения к вашему проекту
Магнитная трубка и магнитная решётка: в чём разница?: анализ условий применения поставщиком
- Риски при принятии решения: Две разные конструкции могут удалять ферромагнитные примеси, но по-разному работать с толстым слоем материала, мелкими частицами и липкими продуктами, а также в условиях непрерывного производства или ограниченного пространства для очистки.
- Что мы проверяем: Мы сопоставляем характеристики материала, крупность частиц, влажность, температуру, производительность, тип целевых примесей, место установки, доступное пространство и допустимую продолжительность простоя.
- Наши рекомендации: Мы учитываем преимущества и ограничения каждого варианта, чтобы выбрать, сконфигурировать или исключить его, а не ориентироваться на один заявленный параметр.
- Преимущества для покупателя: Это помогает избежать необоснованной модернизации, снизить риск загрязнения и простоев, а также выбрать конструкцию, которую операторы действительно смогут очищать и обслуживать.
- Ограничение: Мы не называем какой-либо вариант безусловно лучшим: выбор зависит от подтверждённой схемы движения материала и заданного критерия приёмки.
- Следующий шаг: Отправьте сведения о материале и цели сепарации, диапазоне крупности частиц, влажности, температуре, производительности, примесях, а также монтажный чертёж, данные о доступном пространстве, предпочтительном способе очистки и имеющиеся образцы материала или видео с объекта. Отправить исходные данные для сравнения вариантов
Поддержка проекта
Нужна помощь в подборе подходящего решения для магнитной сепарации?
Отправьте нам сведения о материале, параметрах потока, целевом металле, производительности и доступном монтажном пространстве, а также имеющиеся чертежи или фотографии с объекта. Мы рассмотрим задачу и порекомендуем следующий практический шаг.
Часто задаваемые вопросы
Почему при выборе важно учитывать, что ни один из вариантов сам по себе не устраняет проблемы с движением материала?
Малый шаг установки трубок повышает вероятность приближения частиц к магнитной поверхности, но может вызвать сводообразование связного порошка или ограничить прохождение крупных гранул.
Почему при выборе важно проводить одинаковые магнитные испытания для корректного сравнения?
Сравнивайте материал магнитов, конструкцию, допустимую рабочую температуру, эффективную длину, положение точки измерения поля на поверхности, ориентацию зонда, измерительный прибор, температуру, допуск либо используйте полностью описанную методику измерения силы отрыва.
Почему при выборе важны очистка и доступ для обслуживания?
Отдельную трубку проще снимать по отдельности, но для этого может потребоваться несколько фиксаторов и дополнительные операции при обслуживании.
