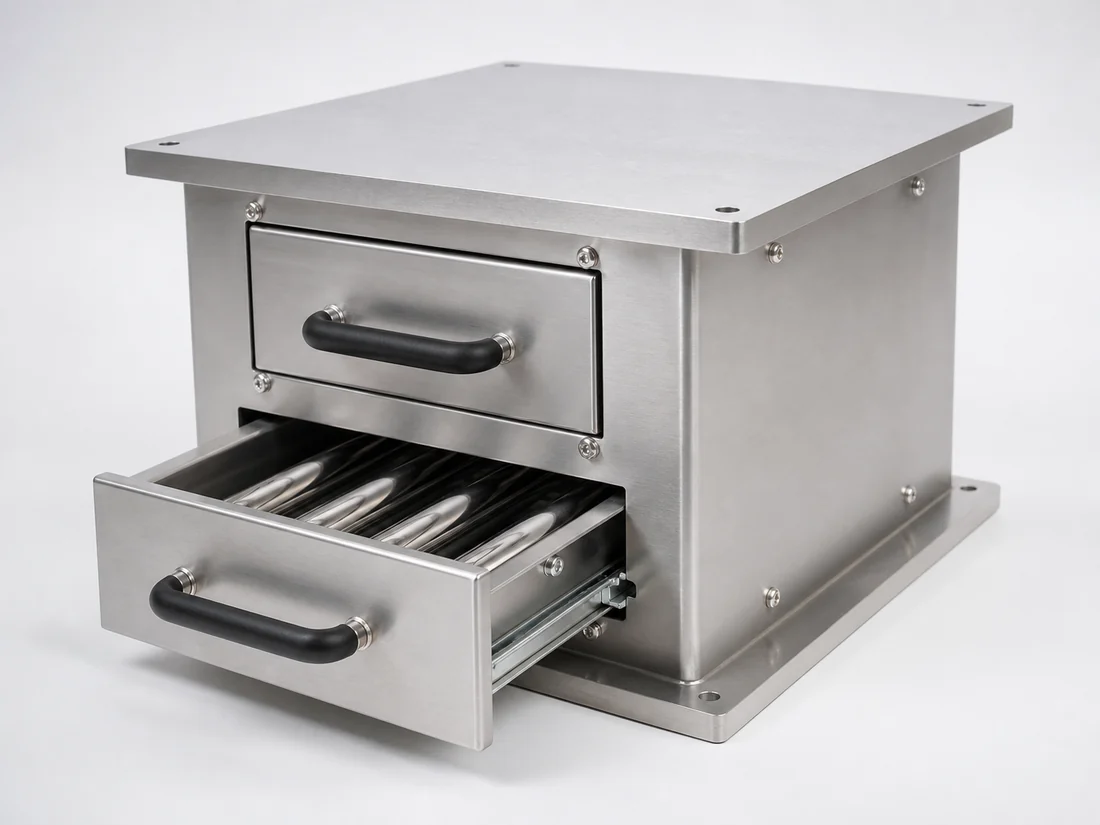

Магнитный сепаратор с выдвижными решётками следует выбирать для самотечных линий порошков или гранул, где требуется закрытый корпус со съёмными рядами магнитных трубок. До выбора размеров определите параметры входного и выходного патрубков, внутреннее проходное сечение, поведение материала, компоновку трубок, тип уплотнений, пространство для извлечения решёток и процедуру очистки.
Определите границы технологического участка
Определите оборудование выше и ниже магнитного сепаратора с выдвижными решётками, воспринимаемую им нагрузку и способ транспортирования материала: самотёком, с вакуумированием или под давлением. Нельзя считать, что стандартный корпус для самотечной подачи подходит для пневмотранспорта или работы под давлением без специального расчёта конструкции и соответствующих допустимых параметров.
Сопряжение входного и выходного патрубков с корпусом
- Размер и форма проёма
- Фланец, расположение болтовых отверстий или зажимное соединение
- Доступная высота между присоединительными плоскостями
- Материал и толщина стенок корпуса
- Герметизация от пыли и требуемая прокладка
- Опоры, нагрузка и вибрация
- Ориентация сервисной дверцы и выдвижного блока
Проходное сечение и риск сводообразования
Ряды магнитных трубок, опоры и внутренние переходы уменьшают проходное сечение. Мелкодисперсный сухой порошок может перемещаться свободно, а влажный, волокнистый, склонный к слипанию или крупнокусковой материал — образовывать своды. Укажите номинальную и пиковую производительность, диапазон крупности частиц, насыпную плотность, влажность и сведения об имеющихся проблемах с прохождением материала.

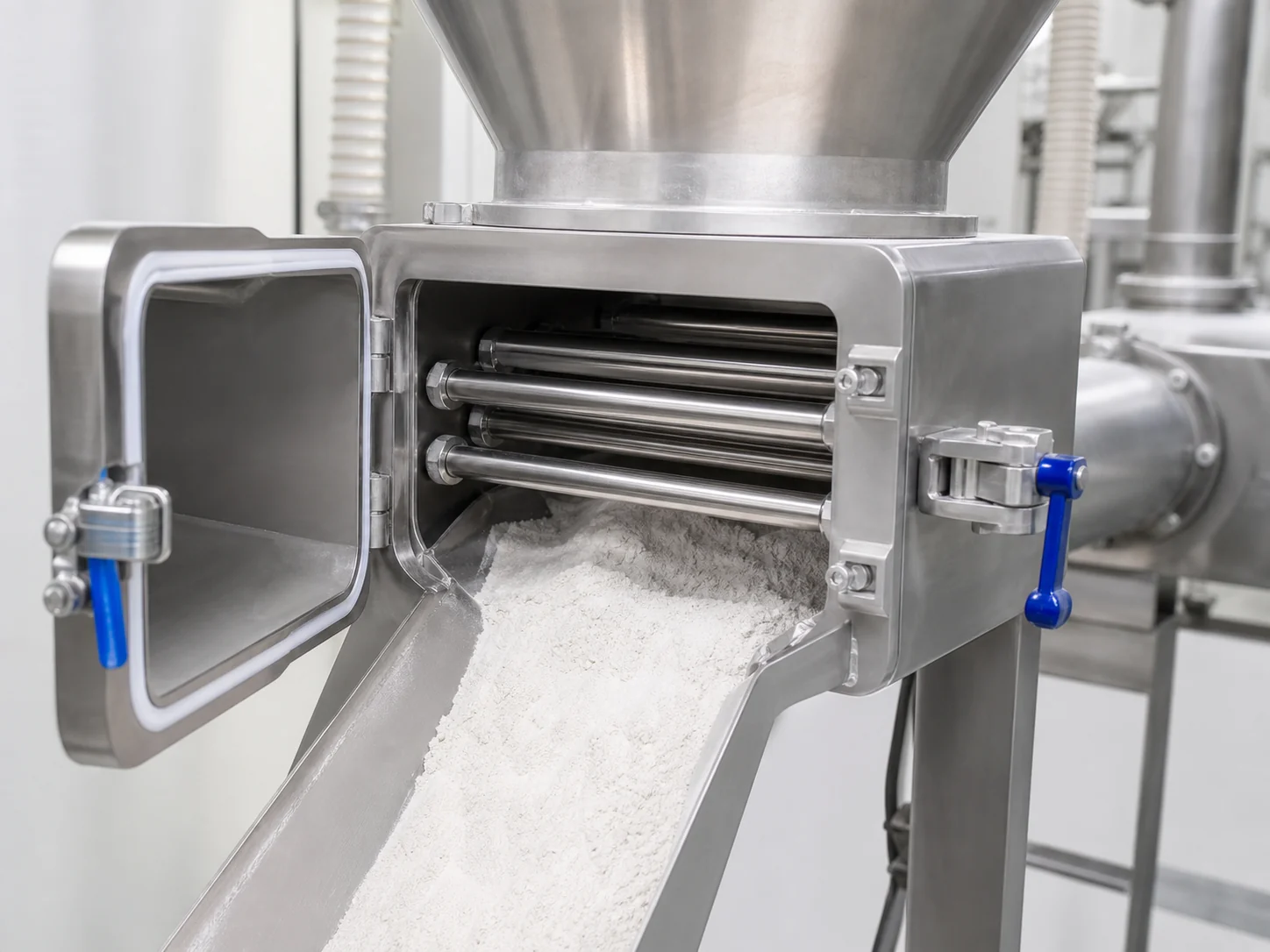

Один или несколько рядов магнитных трубок?
Несколько рядов в шахматном порядке могут улучшить контакт материала с магнитными элементами, но увеличивают сопротивление потоку и усложняют очистку. Оптимальная компоновка зависит от размера улавливаемых включений, сыпучести материала, доступной высоты и допустимого перепада давления. Не выбирайте количество рядов на основании общего заявления о “более высокой эффективности”.
Очистка и свободное пространство сбоку

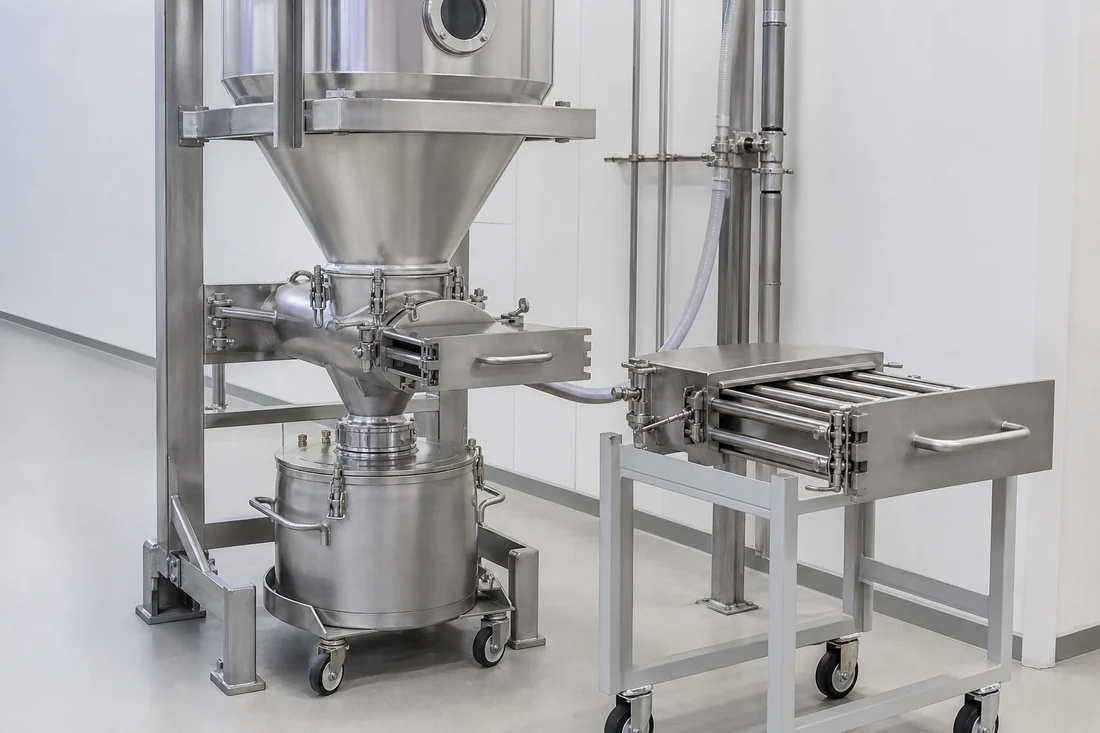

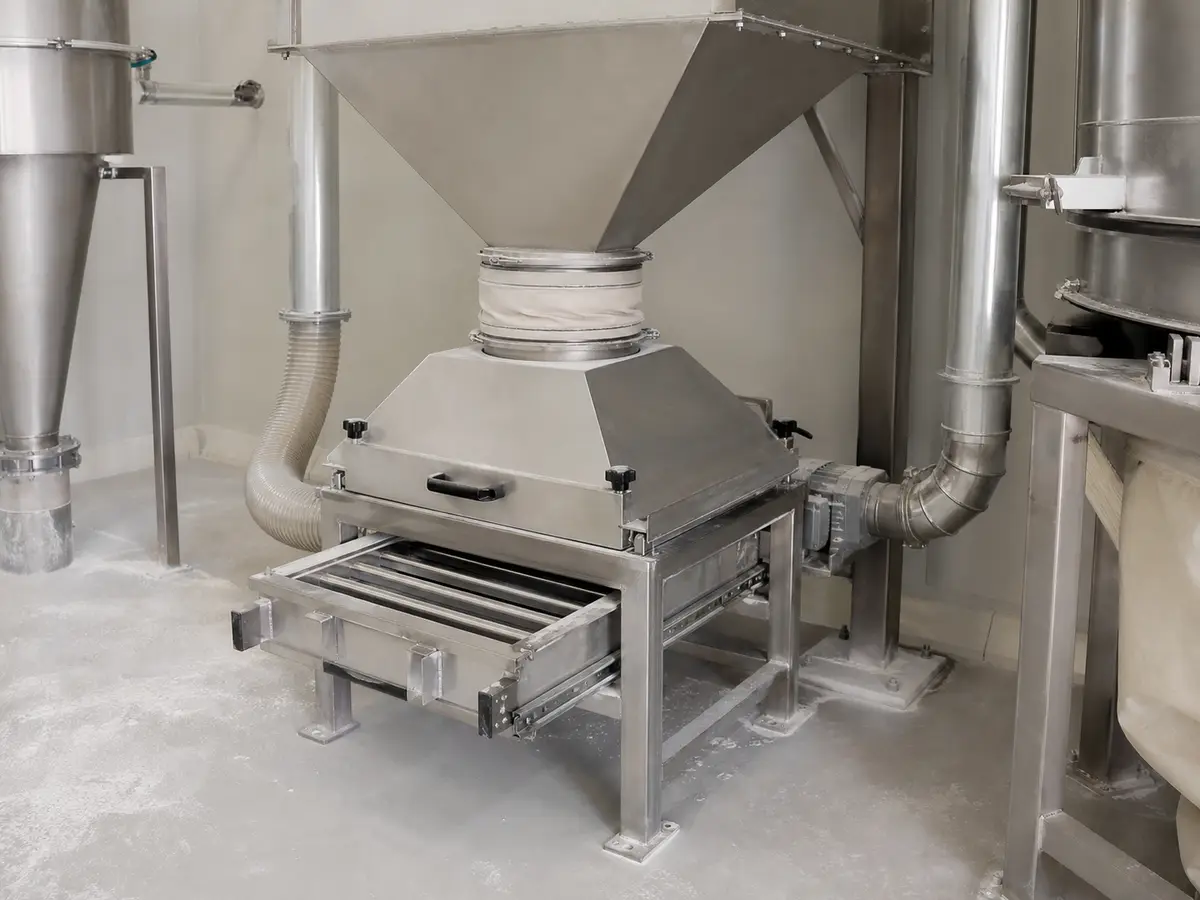

Оператор должен иметь возможность перекрыть подачу материала на входе, удалить скопившийся продукт, полностью извлечь выдвижной блок и удалить уловленные ферромагнитные включения, не загрязняя чистую сторону. Укажите необходимое расстояние для извлечения, а также расположение ближайших стен, площадок и кабелей. Учитывайте массу выдвижного блока и требования к безопасному обращению с ним.
Материалы, контактирующие с продуктом, и уплотнения
Укажите материалы всех деталей, контактирующих с продуктом, а не только магнитных трубок. Включите корпус, раму выдвижного блока, крепёж, уплотнения и гильзы при их наличии. Учитывайте коррозионную стойкость, температуру, применяемые моющие средства и требования к контакту с пищевыми продуктами. При необходимости задайте критерии приёмки по герметичности и качеству обработки поверхности.
Приёмка магнитной системы
Укажите точки контроля магнитных трубок, измерительный прибор, состояние при измерении — на поверхности или с установленными гильзами — и допустимые пределы. Корпус также следует проверить по размерам, работе выдвижного блока, герметичности, состоянию сварных швов, маркировке и безопасности повторной сборки. Если технологические показатели критичны, добавьте испытания на репрезентативном образце материала.
Когда следует выбрать другую конструкцию

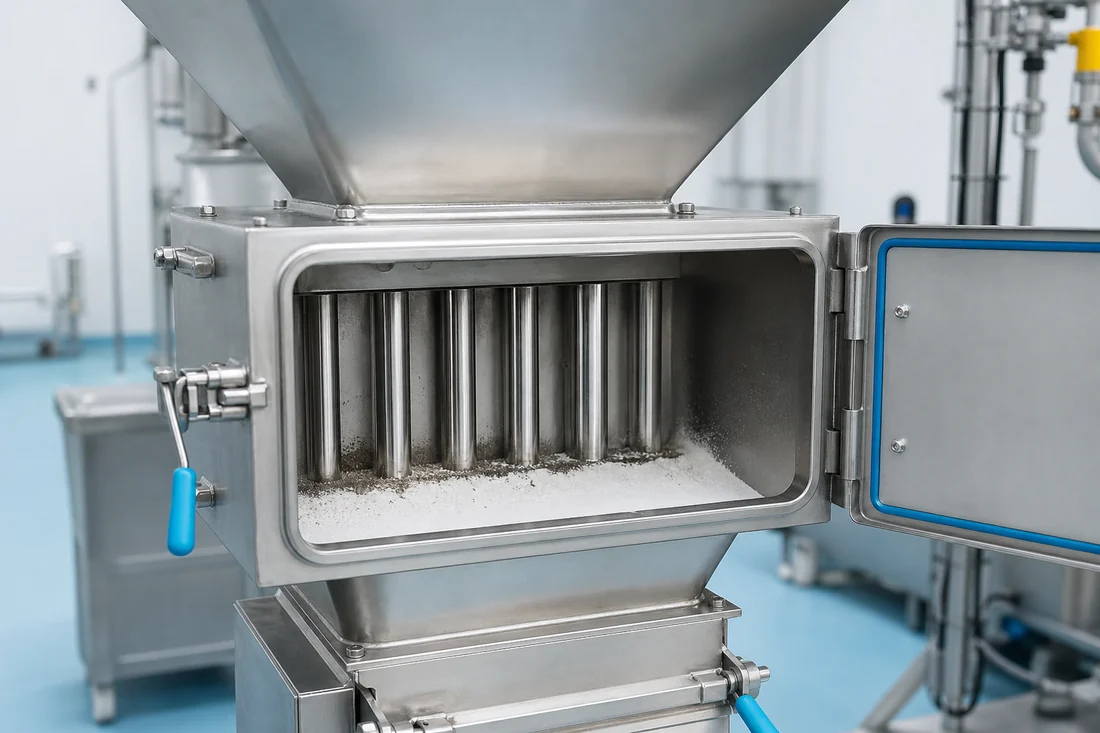

- Для открытого бункера подходит простая съёмная магнитная решётка.
- Если очистка требуется настолько часто, что целесообразна система быстрой очистки.
- Если материал липкий или образует своды над рядами магнитных трубок.
- Если давление в линии или санитарный режим требуют корпуса специальной конструкции.
- Если для целевого материала требуется непрерывная барабанная магнитная сепарация, а не периодическая очистка.
Обзор магнитных сепараторов с выдвижными решётками Сравнить с открытой магнитной решёткой Запросить анализ конструкции корпуса
Минимальные данные для запроса коммерческого предложения на магнитный сепаратор с выдвижными решётками
| Критерий принятия решения | Выберите корпус, расположение рядов и конструкцию системы очистки, если требуется закрытое соединение с желобом и воспроизводимая многорядная зона контакта с материалом. |
|---|---|
| Параметры, требующие подтверждения | Состояние материала, размер и количество целевых ферромагнитных включений, параметры входа и выхода, насыпная плотность, влажность, пиковая производительность, высота столба продукта, температура и требования к уплотнениям. |
| Риск или ограничение | Магнитный сепаратор с выдвижными решётками может ограничивать поток или терять герметичность, если расстояние между рядами, ориентация корпуса, уплотнения и свободное пространство для извлечения рассматриваются как второстепенные параметры. |
| Действия покупателя | Приложите к запросу коммерческого предложения чертежи фланцев и монтажные чертежи, а также определите порядок остановки для очистки, способ сбора уловленных включений и приёмочные испытания. |
Инженерные условия, на которых основана рекомендация
- Высокое значение, измеренное на поверхности, само по себе не позволяет прогнозировать улавливание частиц в движущемся продукте.
- На результат влияют градиент магнитного поля, толщина обечайки или гильзы, шаг полюсов, расстояние от каждой частицы до полюса, крупность и магнитные свойства частиц, скорость потока, толщина слоя продукта, сводообразование и накопление примесей.
- Механическая пропускная способность не равнозначна эффективной производительности сепарации.
- В коммерческом предложении или условиях испытаний необходимо указывать материал, гранулометрический состав, влажность, насыпную плотность, штатную и пиковую подачу, распределение подачи, скорость, геометрию слоя или потока, содержание примесей и периодичность очистки.
Какие данные необходимы для конфигурирования проекта
Исходные данные для руководства по выбору магнитного сепаратора с выдвижными решётками
- Как мы используем ваши данные: Перед подготовкой предложения или исключением неподходящего варианта мы сопоставляем характеристики материала, риск загрязнения, производственные требования и параметры сопряжения с технологической линией.
- Материал: наименование и состав; сухой или влажный; порошок, гранулы, куски, волокна или пульпа; минимальная, максимальная и типичная крупность частиц; влажность, липкость, склонность к слёживанию или образованию сводов, абразивность, коррозионная активность, насыпная плотность, рабочая и максимальная температура.
- Производительность и целевые показатели: номинальная и пиковая производительность, непрерывная или периодическая подача, равномерность подачи, вид удаляемых примесей или цель извлечения, реакция на магнитное поле, если она известна, типичный и максимальный размер целевых включений, исходная концентрация, допусточное остаточное содержание и допустимость потерь продукта.
- Монтаж: место установки в бункере, жёлобе или трубопроводе; размеры проёма или фланца и применяемый стандарт; направление потока; высота слоя продукта; пространство для извлечения и очистки; присоединения до и после решётки; способ очистки; допустимая продолжительность остановки; требования к материалам контактных поверхностей, износостойкости и коррозионной стойкости; условия эксплуатации в помещении, на открытом воздухе, при мойке, высокой влажности, запылённости или во взрывоопасной зоне.
- Дополнительные файлы по проекту: данные по электропитанию и управлению для любого привода или автоматической системы очистки, а также параметры доступной системы подачи сжатого воздуха и давление, если применимо; страна назначения; актуальные чертежи, фотографии места установки, видео оборудования в работе и репрезентативный образец материала с примесями, если требуются испытания.
- Что вы получите далее: На основании подтверждённых исходных данных мы подготовим чертёж и план контроля для конкретного проекта. Рабочие характеристики не считаются подтверждёнными, пока результат не будет установлен на согласованной конструкции в ходе необходимых испытаний репрезентативного образца или приёмки на объекте.
Поддержка проекта
Нужна помощь в подборе подходящего решения для магнитной сепарации?
Отправьте нам сведения о материале, параметрах потока, целевом металле, производительности и доступном монтажном пространстве, а также имеющиеся чертежи или фотографии с объекта. Мы рассмотрим задачу и порекомендуем следующий практический шаг.
Часто задаваемые вопросы
Почему при подборе важно определить границы технологического участка?
Определите оборудование выше и ниже магнитного сепаратора с выдвижными решётками, воспринимаемую им нагрузку и способ транспортирования материала: самотёком, с вакуумированием или под давлением.
Почему при подборе важно учитывать проходное сечение и риск сводообразования?
Ряды магнитных трубок, опоры и внутренние переходы уменьшают проходное сечение. Мелкодисперсный сухой порошок может перемещаться свободно, тогда как влажный, волокнистый, связный или крупнокусковой материал способен образовывать своды.
Почему при подборе важно определить количество рядов магнитных трубок?
Несколько рядов трубок в шахматном порядке могут улучшить контакт материала с магнитами, но повышают сопротивление потоку и усложняют очистку. Требуемая компоновка зависит от размера целевых частиц, сыпучести материала, доступной высоты и допустимых потерь давления.
