Magnetabscheidung zur Rückgewinnung von Eisenmetallen aus Schlacke
Magnettrommeln, Magnetkopftrommeln oder Überbandmagnete können freiliegendes, stark magnetisches Eisen aus abgekühlter Schlacke mit definierter Korngröße zurückgewinnen. Das Ergebnis hängt vom Metallaufschluss, von der Korngröße, Temperatur, Feuchtigkeit, Schütthöhe und magnetischen Reaktion sowie von der geforderten Produktqualität ab. Testen Sie repräsentatives Material, bevor Sie Aussagen zu Ausbringung oder Reinheit zusagen.
Schlackeproben und Prozessdaten übermitteln Projekte mit Magnettrommeln ansehen
Zuerst das Abscheideziel festlegen
- Brecherschutz: Große Eisenfremdkörper vor der Zerkleinerung entfernen.
- Eisenmetallrückgewinnung: Aufgeschlossenen Stahl oder aufgeschlossenes Eisen als verkaufsfähige oder wiederverwendbare Fraktion gewinnen.
- Produktreinigung: Den Anteil des in einer nichtmetallischen Fraktion verbliebenen magnetisch ansprechenden Eisens reduzieren.
Diese Ziele können unterschiedliche Einbaupositionen und Magnetfeldeigenschaften erfordern. Eine Maschine, die zum Abscheiden großer Eisenfremdkörper ausgewählt wurde, eignet sich nicht automatisch für die Feinreinigung von Mineralstoffen.
Aufschluss kommt vor Rückgewinnung
Bleibt Metall in einem großen Schlackestück eingeschlossen, muss der Magnet die Gesamtmasse anziehen und kann das Metall möglicherweise nicht abscheiden. Durch Zerkleinern und Sieben lässt sich Metall freilegen, dabei entstehen jedoch auch Feinanteile und der Anlagenverschleiß nimmt zu. Dokumentieren Sie, ob es sich beim Aufgabegut um Rohschlacke, zerkleinerte Schlacke, eine Siebfraktion oder einen Rückstand aus einer vorherigen Rückgewinnungsstufe handelt.
Position im Prozess festlegen
| Bedarf | Zuerst zu prüfende Bauform | Wichtige Voraussetzung |
|---|---|---|
| Brecher vor großen Stahlteilen schützen | Überbandmagnet | Schütthöhe, Gurtgeschwindigkeit, Größe der Eisenfremdkörper, Aufhängehöhe |
| Eisenmetalle am Bandauslauf zurückgewinnen | Magnetkopftrommel | Dünne Aufgabeschicht, Flugbahn, Trommelabmessungen, Magnetbogen |

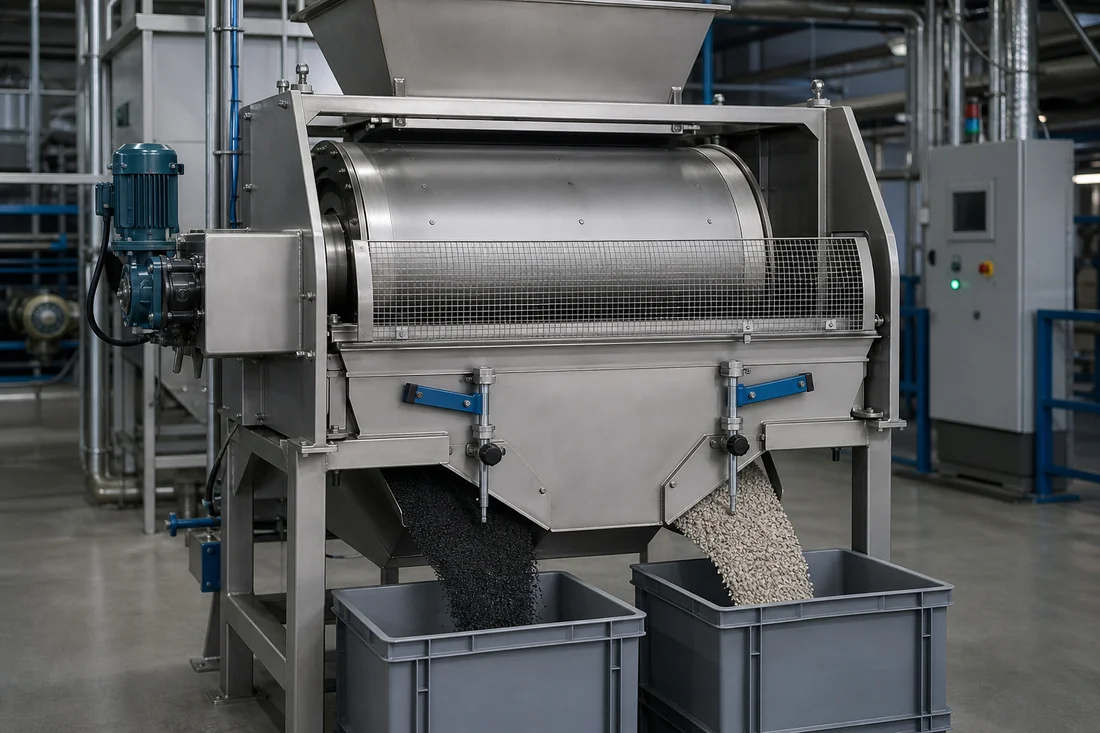

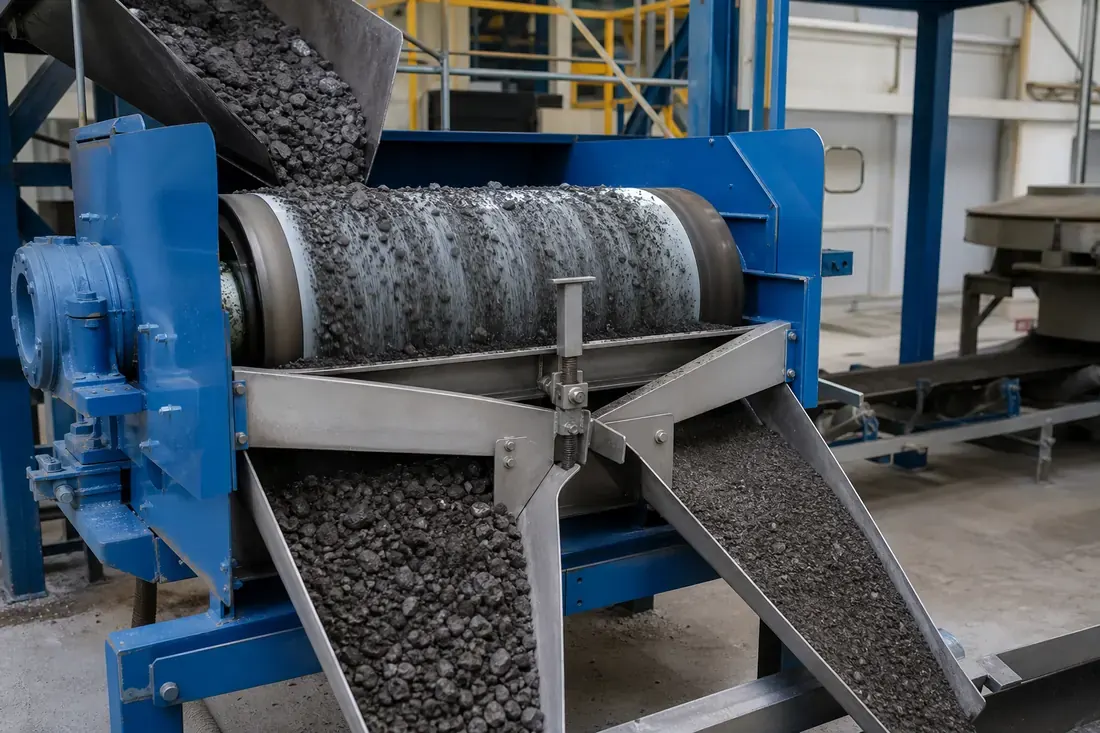

| Kontrollierte Abscheidung nach der Siebung | Eingehauste Magnettrommel | Aufgabeverteilung, Trommeldrehzahl, Trennscheide, Verschleiß, Einhausung |
Die Temperatur setzt Grenzen bei der Auswahl
Geben Sie keine heiße Schlacke auf einen Standard-Magnetabscheider auf, ohne die tatsächliche Dauer- und Spitzentemperatur des Materials sowie die Wärmeübertragung auf Magnet, Fördergurt, Lager, Dichtungen und Tragkonstruktion geprüft zu haben. Die Leistung von Permanentmagneten und die Eigenschaften nichtmagnetischer Abdeckungen können temperaturabhängig sein. Die Aussage “Die Schlacke ist abgekühlt” muss durch einen gemessenen Temperaturbereich ersetzt werden.
Abrasion, Schlagbeanspruchung und Staub
Schlacke kann abrasiv, kantig und dicht sein. Prüfen Sie Aufprallbereiche, austauschbare Verschleißteile, Mantel- bzw. Gurtschutz, Lagerabdichtung, Staubkontrolle und Wartungszugang. Eine größere Dicke der Verschleißauskleidung kann den magnetischen Arbeitsabstand vergrößern. Daher sind Verschleißschutz und Abscheidung aufeinander abzustimmen.
So führen Sie einen aussagekräftigen Materialtest durch
- Entnehmen Sie über normale Betriebszeiträume hinweg eine repräsentative Probe.
- Dokumentieren Sie Korngrößenverteilung, Feuchte, Temperatur, Schüttdichte und Herkunft des Aufgabematerials.
- Legen Sie die Zielfraktion und die Analysemethode fest.
- Führen Sie den Test mit dokumentiertem Aufgabedurchsatz, dokumentierter Schichthöhe, Geschwindigkeit, Spaltweite und Trennblecheinstellung durch.
- Verwiegen und analysieren Sie Aufgabematerial, magnetisches Produkt und nichtmagnetisches Produkt.
- Wiederholen Sie den Versuch, um die Streuung zu bestimmen.
Die sichtbare Anziehung einiger weniger Stücke ist kein Ausbringungsversuch. Belastbare kommerzielle Aussagen erfordern eine Massenbilanz und eine vereinbarte Analysemethode.
Wann das aktuelle Produktsortiment von OSENC möglicherweise nicht geeignet ist
Die Rückgewinnung schwachmagnetischer Minerale, die Hochgradienten-Magnetabscheidung, die Nassaufbereitung und eine metallurgische Anreicherung mit eng definierten Spezifikationen können Technologien erfordern, die außerhalb des derzeit verifizierten Produktsortiments von OSENC liegen. Dies sollte in der Anwendungsprüfung klar benannt werden, anstatt das Projekt auf eine Permanentmagnettrommel oder einen Überbandmagneten auszurichten.
Erforderliche Angaben
Übermitteln Sie Herkunft und Entstehungsprozess der Schlacke, Angaben dazu, ob sie vollständig abgekühlt ist, den Temperaturbereich, die Korngrößenverteilung, den Materialdurchsatz, die Schüttdichte, den Feuchtegehalt, vorhandene Brech- und Siebstufen, die angestrebte Metallanalyse, Fotos, die Verfügbarkeit von Proben, die benötigten Produkte sowie die Abnahmemethode.
Trennaufgabe für die Schlacke vor Auswahl eines Magnetsystems definieren
Anhand dieser Angaben lässt sich beurteilen, ob der vorgesehene Magnetabscheider und seine Position im Prozess für die tatsächlichen Betriebsanforderungen geeignet sind.
| Geräteauswahl | Zunächst ist zu klären, ob beschädigende Stahlfremdkörper entfernt oder eine wertvolle Eisenmetallfraktion zurückgewonnen werden soll. Diese Ziele können unterschiedliche Eindringtiefen des Magnetfelds, Arten der Aufgabegutvorbereitung und Trennstufen erfordern. |
|---|---|
| Materialzustand | Geben Sie Schlackenherkunft, Abkühlbedingungen, Temperatur, minimale und maximale Korngröße, Schüttdichte, Feuchte, Abrasivität, Staubentwicklung sowie an, ob Metall noch in größeren Stücken eingeschlossen ist. |
| Abzuscheidender Eisenanteil bzw. magnetische Fraktion | Beschreiben Sie freiliegende Stahlteile, eisenreiche Partikel und Schlacke-Metall-Verbundstücke nach Größe, magnetischem Verhalten und gewünschter Produktspezifikation; geben Sie außerdem die zulässige Verschleppung von Nichteisenmetallen oder Schlacke an. |
| Durchsatz und Materialzuführung | Geben Sie normalen und maximalen Materialdurchsatz, Verteilung über die Aufgabebreite, Schichthöhe, Trommel- oder Gurtgeschwindigkeit sowie an, ob Zerkleinern oder Sieben den Aufschluss vor der Abscheidung verändert. |
| Einbau und Zugänglichkeit | Bestätigen Sie Einbauposition, Ein- und Auslaufrichtungen, verfügbaren Platz für Anlage und Trennscheide, Wärme- und Verschleißschutz, Auskleidungsdicke, Beschickeranordnung, Staubkontrolle, Schutzeinrichtungen sowie den Zugang für den Austausch von Trommelmantel, Lagern und Verschleißteilen. |
| Prüfung oder Abnahme | Verwenden Sie eine repräsentative Mischprobe und erfassen Sie Aufgabe, magnetische Fraktion und nichtmagnetische Fraktion nach Masse und Zusammensetzung. Ein einzelner Test mit handverlesenem Stahl ist kein Nachweis für die Stahlrückgewinnung aus Schlacke. |
So konfigurieren wir eine Lösung für Ihren Prozess
Magnetabscheidung zur Rückgewinnung von Eisenmetallen aus Schlacke: Anwendungsprüfung aus Anbietersicht
- Ihre Problemstellung im Prozess: Ferromagnetische Verunreinigungen können nachgeschaltete Anlagen beschädigen, die Produktkonsistenz beeinträchtigen, Ausschuss verursachen oder ungeplante Reinigungen und Stillstandszeiten erzwingen.
- Was wir prüfen: Wir klären Materialform, Korngröße, Feuchte, Temperatur, Schüttdichte, normalen und maximalen Durchsatz, Art und Größe der Verunreinigungen, den erforderlichen Restgehalt sowie die Position im Prozess.
- Was wir konfigurieren: Vor der Angebotserstellung vergleichen wir Abscheidepunkt, Magnetanordnung, Arbeitsabstand, Materialzuführung, Reinigungsmethode und Schnittstelle zur Prozesslinie.
- Ihr Nutzen: So können Sie Verunreinigungen vor einer kritischen Maschine oder Qualitätsstufe abfangen, die Notwendigkeit wiederholter Käufe verringern und einen Magnetabscheider vermeiden, der den normalen Produktionsfluss einschränkt.
- Abgrenzung: Wir empfehlen die Anwendung nicht, wenn das Zielmaterial nicht magnetisch ist, der Materialweg eine Einwirkung des Magnetfelds verhindert oder das geforderte Ergebnis ohne Versuche nicht belastbar nachgewiesen werden kann.
- Nächster Schritt: Übermitteln Sie Material und Abscheideziel, Korngrößenbereich, Feuchte, Temperatur, Durchsatz, Verunreinigungen, Einbauzeichnung, verfügbaren Bauraum, bevorzugtes Reinigungsverfahren sowie vorhandene Proben oder Videos vom Einsatzort. Übermitteln Sie Ihre Prozess- und Kontaminationsdaten
Projektunterstützung
Übermitteln Sie Ihre Material- und Prozessbedingungen
Wir können die Prozessstelle, Materialform, Quelle der Eisenverunreinigung, Kapazität, den verfügbaren Bauraum und die Reinigungsmethode prüfen, bevor wir eine Anordnung des Magnetabscheiders empfehlen.
Häufig gestellte Fragen
Warum ist “Zuerst das Abscheideziel festlegen” für diese Entscheidung wichtig?
Diese Ziele können unterschiedliche Einbaupositionen und Magnetfeldeigenschaften erfordern. Eine Maschine, die zum Abscheiden großer Eisenfremdkörper ausgewählt wurde, eignet sich nicht automatisch für die Feinreinigung von Mineralstoffen.
Warum ist “Aufschluss kommt vor Rückgewinnung” für diese Entscheidung wichtig?
Bleibt Metall in einem großen Schlackestück eingeschlossen, muss der Magnet die Gesamtmasse anziehen und kann das Metall möglicherweise nicht abscheiden.
Warum ist “Die Temperatur setzt Grenzen bei der Auswahl” für diese Entscheidung wichtig?
Führen Sie einem Standard-Magnetabscheider keine heiße Schlacke zu, ohne die tatsächliche Dauer- und Spitzentemperatur des Materials sowie die Wärmeübertragung auf Magnet, Gurt, Lager, Dichtungen und Konstruktion geprüft zu haben.
