OSENC للفصل المغناطيسي

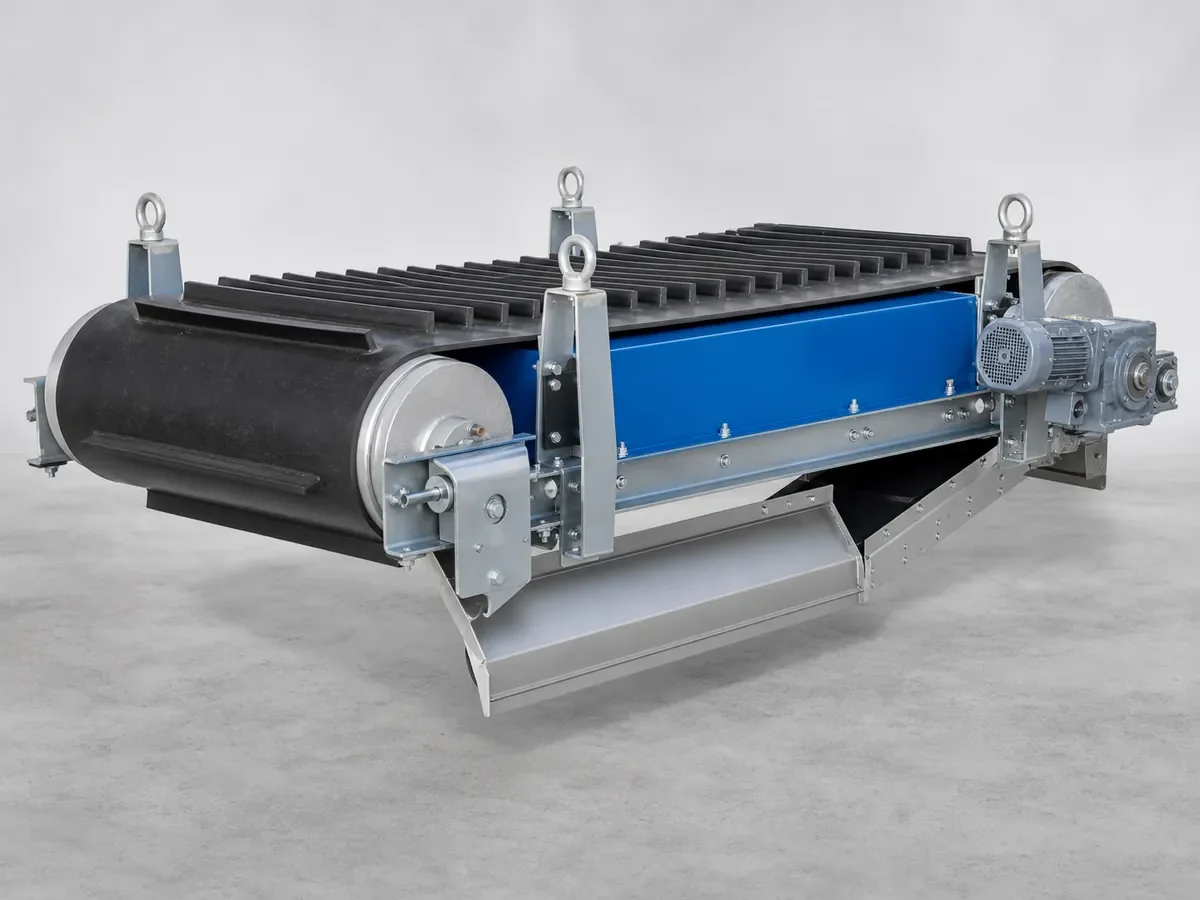

فاصل مغناطيسي دائم معلّق مزود بحزام وذاتي التنظيف

تفريغ آلي مستمر للحديد

يجمع الفاصل المغناطيسي الدائم المعلّق ذاتي التنظيف بين دائرة مغناطيسية دائمة معلّقة وحزام تنظيف قصير يعمل بمحرك. ويُنظر في استخدامه عند تكرار وصول الأجسام الحديدية الغريبة، أو تشغيل الناقل الرئيسي باستمرار، أو عندما يؤدي التنظيف اليدوي إلى توقفات مفرطة أو تراكمات غير آمنة.

إرسال مخطط الناقل والتفريغ المقارنة مع فاصل مغناطيسي معلّق يُنظف يدويًا

فاصل مغناطيسي معلّق ذاتي التنظيف في تطبيق صناعي للفصل المغناطيسي

القدرة المغناطيسية وقدرة المحرك مختلفتان

لا تتطلب الدائرة المغناطيسية الدائمة قدرة إثارة. ويشغّل المحرك حزام التنظيف الذي ينقل قطع الحديد الملتقطة إلى خارج نطاق المجال الفعال. ويجب أن تدرج المواصفات بيانات محرك التنظيف/مخفض السرعة بصورة منفصلة، وألا تصف هذه القيمة بأنها قدرة الإثارة المغناطيسية.

اختيار التركيب العرضي أو الخطي

ترتيب التركيب	الاستخدام المعتاد	ما يجب التحقق منه
عرضي	يفرّغ حزام التنظيف المواد إلى جانب الناقل الرئيسي	الخلوص الجانبي، والدعامات، وتجميع الحديد، وهندسة مجرى الناقل
خطي	يتبع حزام التنظيف عادةً اتجاه حركة المواد الرئيسي بالقرب من نقطة التفريغ	مسار التفريغ عند بكرة الرأس، وحاجز الفصل، والمساحة الطولية

يجب أن يحافظ الاختيار النهائي على ارتفاع التشغيل المقنن، وأن يضمن مرور أكبر قطعة ملتقطة دون الاصطدام بالحزام الرئيسي أو الواقيات أو الهيكل.

بيانات الاختيار المطلوبة

عرض الحزام الرئيسي، وزاوية التقعّر، والسرعة، وطبقة المواد المحمولة
حجم القطع الحديدية المستهدفة وشكلها وكميتها ومعدل تكرارها
الأبعاد المرجعية من سطح المغناطيس إلى الحزام ومن سطح المغناطيس إلى طبقة المواد
المساحة المتاحة من حيث العرض والطول والارتفاع والرفع والصيانة
اتجاه التفريغ وموضع حاوية التجميع
درجة حرارة البيئة المحيطة والمواد، والغبار، والأمطار، والتآكل، والصدمات
جهد الموقع، ونطاق نظام التحكم، وساعات التشغيل

بيانات حزام التنظيف ونظام التشغيل

يجب أن يحدد التصميم المعتمد للمشروع عرض الحزام ومادته وعوارضه المستعرضة أو تدعيمه عند الاقتضاء، وترتيب البكرات والدرافيل، وجهاز الشد، وضبط محاذاة الحزام، والمحامل، والمحرك، ومخفض السرعة، والحواجز الواقية، واتجاه الدوران، ونطاق قطع الغيار. ولا يُدرج غطاء الحماية من العوامل الجوية أو مفتاح انحراف الحزام أو نظام مراقبة السرعة أو خزانة التحكم في عرض السعر إلا بعد التأكيد.

نطاق التجهيز القياسي

البند	التجهيز القياسي المتاح
عرض حزام الناقل الرئيسي	500–1,600 mm
المسافة الاسمية بين سطح المغناطيس والحزام	150–450 mm
سرعة الناقل الرئيسي	حتى 3.5 m/s
عرض حزام التنظيف	650–1,800 mm
سرعة حزام التنظيف	1.5–2.5 m/s
قدرة نظام التشغيل	1.5–7.5 kW وفقًا لحجم الإطار والحزام
التغذية الكهربائية القياسية	380 V، 50 Hz، ثلاثية الطور؛ تتوفر مواصفات تغذية كهربائية خاصة بوجهة التسليم عند الطلب
حماية المحرك	معيار IP55
ترتيب التفريغ	تفريغ عرضي إلى اليسار/اليمين أو تفريغ طولي بمحاذاة الناقل
درجة حرارة المادة العادية	حتى 80°C

وضع المعدة في الخدمة

افحص حالة الهيكل ونظام التعليق والحواجز الواقية والمثبتات والخلوص.
شغّل نظام القيادة لحظيًا وتحقق من اتجاه الدوران قبل التشغيل المستمر.
اضبط محاذاة حزام التنظيف وشده وفقًا لدليل المنتج.
شغّل المعدة من دون تغذية وافحص الضوضاء والاهتزاز والمحامل وعملية التفريغ.
أدخل المادة تدريجيًا وتحقق من خروج الحديد بعيدًا عن مسار المادة الرئيسي.
سجّل ارتفاع التركيب وعمق طبقة المواد والسرعة ونتائج الاختبارات التمثيلية.

الأسباب الشائعة للأعطال

تركيب المغناطيس على ارتفاع يتجاوز ارتفاع التشغيل المقنن
عدم كفاية الخلوص لتفريغ الحديد الملتقط
تشغيل حزام التنظيف أو محاذاته بصورة غير صحيحة
عودة الحديد المفرّغ إلى مسار المنتج
الزيادات المفاجئة الكبيرة في عمق طبقة المواد التي تحجب الحديد أسفل نطاق المجال الفعّال
تلف حزام التنظيف بسبب قطع الحديد الحادة أو الساخنة

الفحص والتوثيق

قد تشمل سجلات المشروع الأبعاد المعتمدة، والاختبار المغناطيسي عند نقاط/ارتفاع محددين، ومحاذاة الحزام، وتجربة التشغيل من دون حمل، ووثائق المحرك/مخفض السرعة، والصور، والتعبئة، وإرشادات الصيانة. حدّد ما إذا كانت OSENC أو الجهة الشريكة في التصنيع أو جهة خارجية هي المسؤولة عن إعداد كل سجل.

طلب مراجعة المشروع

أرسل مخطط الناقل، وبيانات عمق طبقة المواد، وصور قطع الحديد ومعدل تكرارها، وموضع التركيب، واتجاه التفريغ، وبيئة التشغيل، ومصدر الطاقة، ومتطلبات التحكم، ومساحة الوصول المتاحة.

طلب مراجعة فاصل مغناطيسي معلّق ذاتي التنظيف

بيانات طلب عرض سعر لفاصل مغناطيسي معلّق ذاتي التنظيف

ينبغي أن يصف عرض السعر المادة المنقولة ومتطلبات الإزالة المستمرة أو المتكررة للأجسام الفولاذية الغريبة، وأن يربط كل ميزة مقترحة بأحد متطلبات التشغيل أو القبول.

منهجية الاختيار	استخدم حزامًا ذاتي التنظيف عندما يجعل معدل تحميل الحديد أو استمرارية الإنتاج أو صعوبة الوصول التنظيف اليدوي المتكرر غير عملي.
بيانات التطبيق المطلوبة	المادة، وحجم الجسيمات والكتل، والكثافة الظاهرية، والرطوبة، وعرض الحزام، والسرعة، وتوزيع عمق طبقة المواد، والأجسام الفولاذية المستهدفة، ومعدل تحميل الحديد المتوقع
الواجهة الميكانيكية	حدّد اتجاه التركيب العرضي على الحزام أو الطولي مع مساره، وجهة التفريغ، والهيكل الفولاذي الداعم، ومصدر الطاقة، وتفاصيل نظام القيادة والحزام، ووسائل الحماية، والخلوص حول حاوية التجميع.
التنظيف والصيانة	حدّد إجراءات فحص الحزام وضبط مساره وشده، وحالة الكاشطة أو منطقة التفريغ، والمحامل، وعلبة التروس، وإمكانية الوصول الآمن لتنفيذ العزل والقفل.
طريقة القبول	اتفق على اختبار الالتقاط عند ارتفاع التشغيل، وتشغيل الحزام دون حمل، وفحص تتبع المسار، واتجاه الدوران، والأبعاد، ووثائق المكونات الكهربائية والميكانيكية المورّدة.

نطاق المشروع وحدود التوريد

حدود توريد الفاصل المغناطيسي الدائم المعلّق ذاتي التنظيف

نورّد فواصل مغناطيسية دائمة معلّقة ذاتية التنظيف ضمن نطاق التكوينات القياسية الموضح هنا.
يحدّد الرسم المعتمد عرض الحزام وسرعته، وعمق طبقة المواد، وارتفاع التعليق المقنن، والقطع الحديدية المستهدفة، وهيكل حزام التنظيف، ونظام القيادة، ووسائل الحماية، واتجاه التفريغ، والواجهة الإنشائية.
لا تصبح الأبعاد، والقيم المغناطيسية، وقوة الجذب، والقدرة، ونتيجة الفصل، والمواد، والشهادات، ومدة التوريد، والضمان بيانات معتمدة للمشروع إلا إذا وردت في عرض سعر أو رسم أو مستند فحص أو طلب شراء قابل للتتبع.

حدود السلامة قبل التركيب أو التنظيف أو الصيانة

قبل الوصول إلى المعدة، اعزل الناقل ونظام قيادة الفاصل والمعدات المتصلة به واقفلها وفقًا لإجراءات الموقع، وتحقق من تعذر إعادة تشغيل أي حركة. يظل المغناطيس الدائم نشطًا بعد العزل الكهربائي. يجب التحكم في الأحمال المعلّقة، ونقاط الانحشار والسحب، والأدوات التي قد يجذبها المغناطيس، والقطع الفولاذية السائبة، والقطع الحديدية الحادة المجمعة، وضمان الوصول الآمن حول الحزام ومنطقة التفريغ.
يجب على الأشخاص الذين يستخدمون أجهزة تنظيم ضربات القلب أو أجهزة طبية حساسة للمجالات المغناطيسية الالتزام بقيود الشركة المصنّعة للجهاز الطبي وقيود الموقع، مع حماية الأجهزة الإلكترونية الحساسة ووسائط التخزين المغناطيسية.
لا تمثل إرشاداتنا إجراءً متكاملًا للعمل الآمن. وتخضع الأعمال لتعليمات الشركة المصنّعة المعتمدة، وتقييم مخاطر الموقع، وخطط الحماية والرفع، وقواعد العزل والقفل ووضع بطاقات التحذير.

الشروط الهندسية التي تستند إليها التوصية

لا تحدد الاختيار اعتمادًا على قيمة Gauss على السطح وحدها.
راجع شدة المجال وتدرجه عند مسافة التشغيل المقننة، مع احتساب الحزام الناقل وسمك طبقة المواد وأي لوحة حماية.
تحدد سرعة الحزام وانتظام التغذية وحجم المواد المستهدفة وشكلها واستجابتها المغناطيسية مقدار الزمن والقوة المتاحين لالتقاطها.
قدرة التمرير الميكانيكية ليست مماثلة لقدرة الفصل الفعلية.
يجب أن تحدد شروط عرض السعر أو الاختبار المادة، وتوزيع الأحجام، والرطوبة، والكثافة الظاهرية، ومعدل التغذية العادي والأقصى، وتوزيع التغذية، والسرعة، وهندسة طبقة المادة أو التدفق، وحمل الملوثات، والفاصل الزمني بين عمليات التنظيف.

البيانات المطلوبة لتهيئة هذا المشروع

البيانات المطلوبة للفاصل المغناطيسي الدائم المعلّق ذاتي التنظيف

كيفية استخدام بياناتك: نقارن خصائص المواد ومخاطر التلوث وهدف الإنتاج وواجهة خط الإنتاج قبل إعداد المقترح أو استبعاد أي خيار غير مناسب.
المادة: الاسم والتركيب؛ جافة أم رطبة؛ مسحوق أو حبيبات أو كتل أو ألياف أو ملاط؛ الحد الأدنى والأقصى والتوزيع النموذجي لأحجام الجسيمات؛ الرطوبة واللزوجة والميل إلى التكتل أو تكوين الجسور والتآكل والخصائص المسببة للتآكل والكثافة الظاهرية ودرجة الحرارة العادية ودرجة الحرارة القصوى.
الإنتاج والهدف: قدرة المعالجة العادية والقصوى، والتغذية المستمرة أو على دفعات، وانتظام التغذية، والملوثات المستهدفة أو هدف الاستخلاص، والاستجابة المغناطيسية إن كانت معروفة، والحجم النموذجي والأقصى للمادة المستهدفة، والتركيز الأولي، والمستوى المتبقي المقبول، وما إذا كان فقد المنتج مسموحًا به.
التركيب: عرض الحزام وسرعته، والعمق العادي والأقصى لطبقة المواد، وموضع المغناطيس ومسافة التشغيل المقننة، والمساحة المتاحة للتعليق والصيانة، وترتيبات الدعم والرفع؛ وطريقة التنظيف، ومدة التوقف المسموح بها، ومتطلبات المواد الملامسة والتآكل والتآكل الكيميائي؛ وظروف التركيب الداخلي أو الخارجي أو الغسل بالماء أو الرطوبة العالية أو الغبار أو المناطق الخطرة.
ملفات المشروع الداعمة: جهد تشغيل المحرك والتردد وعدد الأطوار عند النظر في استخدام وحدة ذاتية التنظيف؛ وواجهة التحكم وأي احتياجات للهواء في الموقع؛ وبلد الوجهة؛ والرسومات الحالية وصور الموقع وفيديو أثناء التشغيل وعينة ممثلة من المادة والملوثات عند الحاجة إلى الاختبار.
ما الذي ستحصل عليه بعد ذلك: نستخدم البيانات المؤكدة لإعداد رسم هندسي وخطة فحص مخصصين للمشروع. ولا نعد الأداء مؤكداً إلا بعد أن يثبت التصميم المتفق عليه وأي اختبار تمثيلي مطلوب أو اختبار قبول في الموقع النتائج المطلوبة.

دعم المشروعات

أرسل الرسم أو بيانات المواد أو صورة موقع التركيب

سنراجع هيكل المنتج، واتجاه الدائرة المغناطيسية، وطريقة التنظيف، ومتطلبات ملامسة المواد، وبنود الفحص قبل إعداد عرض السعر.

طلب عرض سعر للمنتج

الأسئلة الشائعة

لماذا يُعد “اختلاف القدرة المغناطيسية عن قدرة المحرك” مهمًا لهذا القرار؟

لا تتطلب الدائرة المغناطيسية الدائمة قدرة إثارة. ويشغّل المحرك حزام التنظيف الذي ينقل قطع الحديد الملتقطة إلى خارج نطاق المجال الفعال.

لماذا يُعد “اختيار التركيب العرضي أو الخطي” مهمًا لهذا القرار؟

لماذا تُعد “بيانات حزام التنظيف ونظام التشغيل” مهمة لهذا القرار؟

يجب أن يحدد المشروع المعتمد عرض الحزام ومادته، والمرابط أو التدعيم عند الاقتضاء، وترتيب البكرات/المداحل، وآلية الشد، وضبط المحاذاة، والمحامل، والمحرك، ومخفض السرعة، والواقيات، واتجاه الدوران، ونطاق قطع الغيار.
