OSENC للفصل المغناطيسي
اجعل قياسات Gauss قابلة للتكرار
يحدد التقرير الموثوق لقياس المجال المغناطيسي المنتج وطريقة الاختبار بتفاصيل كافية لتمكين شخص مؤهل آخر من تكرار القياس. ويجب أن يوضح، كحد أدنى، جهاز القياس وحالة معايرته، والمسبار، والوحدات، والموضع، والاتجاه، وما إذا كان القياس بالتلامس أو عند مسافة فاصلة، وشبكة القياس، ودرجة الحرارة، وحدود السماح، والنتائج، والقيود. ولا تُعد عبارة “حتى 12,000 Gauss” مواصفة قبول من دون تحديد هذه الشروط.
تتغير قيم المجال باختلاف الموضع
قد تتغير كثافة الفيض المغناطيسي بصورة حادة عبر بضعة ملليمترات بالقرب من أحد الأقطاب. ويمكن أن تؤثر زاوية المسبار، وموضع مركز القطب، وجدار الأنبوب، والغلاف، والفجوة، ودرجة حرارة المغناطيس، والفولاذ القريب، وهندسة المنتج في القراءة. ويجب أن تميز التقارير بين أقوى نقطة والقيم المتوسطة والدنيا، والقيم الموزعة على خريطة القياس، والقيم عند مسافة التشغيل.
الحد الأدنى من بيانات التقرير
| الفئة | المعلومات المطلوبة |
|---|---|
| المنتج | القطعة/الطراز، ومراجعة الرسم، والرقم التسلسلي/رقم الدفعة، والأبعاد، والتكوين، وشرط درجة الحرارة |
| جهاز القياس | الشركة المصنعة/الطراز، والرقم التسلسلي، ونوع المسبار، ونطاق القياس، والوحدات، وحالة المعايرة |
| الطريقة | سطح القياس، وشبكة القياس، ومرجع القياس، والمسافة، واتجاه المسبار، وموضع القطب، وحالة الأجزاء الفولاذية القريبة |
| البيئة | درجة حرارة المنتج والوسط المحيط، إضافة إلى ظروف إعداد الاختبار ذات الصلة |
| النتائج | القراءات الفردية، وخريطة القياس أو الجدول، وطريقة الحساب، وحدود السماح، والقبول/الرفض |
| قابلية التتبع | التاريخ، والموقع، والمشغّل، والمراجع، والصور الفوتوغرافية، ومراجعة الإجراء |
المجال على السطح مقابل المجال عند مسافة التشغيل

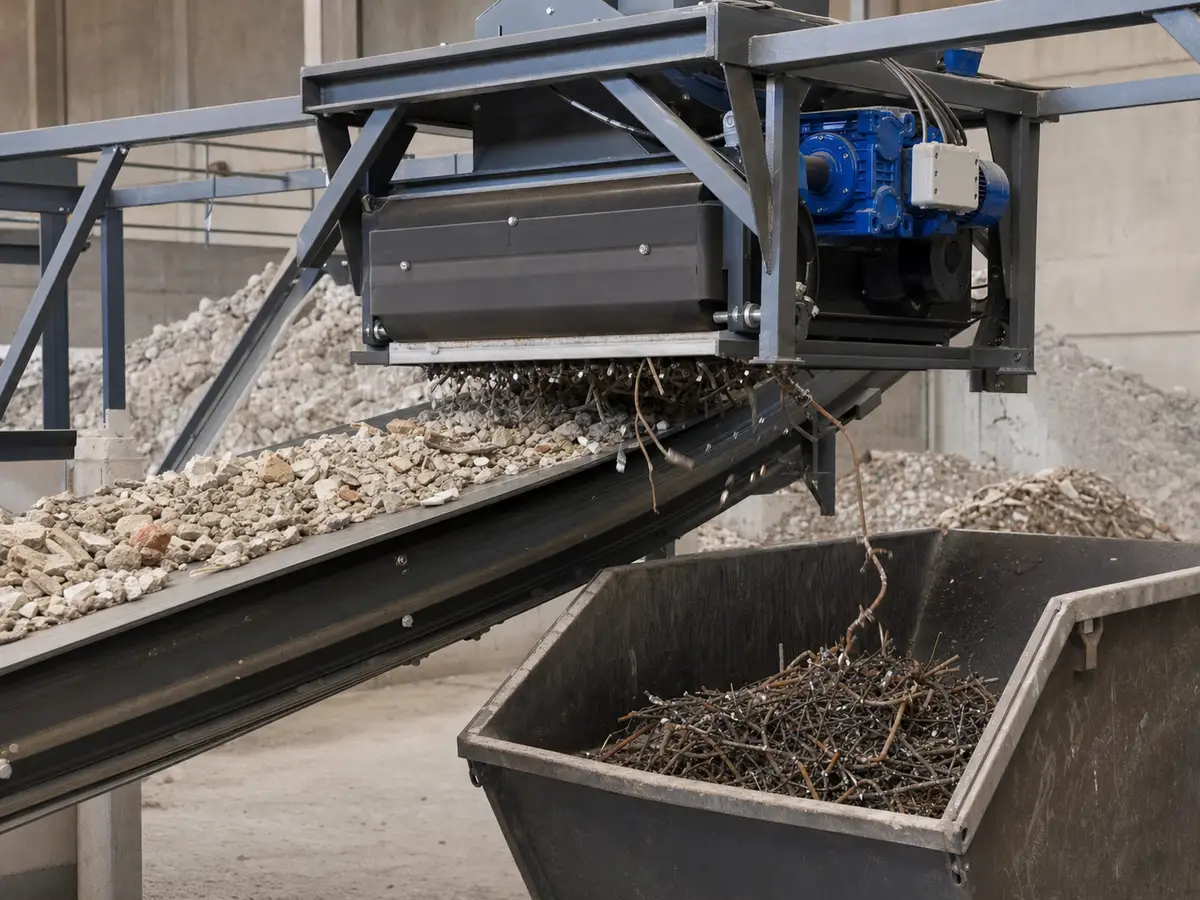

يُقاس المجال على السطح عند سطح المنتج أو بالقرب منه جدًا. أما المجال عند مسافة التشغيل فيُقاس عند فجوة محددة ذات صلة بالتطبيق. وقد يتطلب المغناطيس المعلّق بيانات عند الارتفاع المقنن، بينما يتطلب الأنبوب المغناطيسي غالبًا خريطة قياس محددة للسطح الخارجي. ولا ينبغي مقارنة القيمتين كما لو كانتا تمثلان مستوى الأداء نفسه.
القيمة العظمى والدنيا والمتوسطة
- القيمة العظمى: أقوى نقطة مقاسة؛ ولا تكون مفيدة إلا عند تحديد منهجية البحث عنها.
- الحد الأدنى: أدنى نقطة ضمن شبكة قبول محددة.
- المتوسط: يتطلب مجموعة محددة من النقاط وطريقة حساب واضحة.
- التجانس: يتطلب تحديد نطاق التغطية والتفاوت المسموح به.
حدد المؤشر الإحصائي المطلوب إدراجه في التقرير وفقًا للتطبيق. فقد يؤدي الإبلاغ عن القيمة العظمى فقط إلى إخفاء الأطراف غير الفعالة، أو الفجوات بين الأقطاب، أو التباين عبر العرض.
الأخطاء الشائعة في التقارير
- عدم إرفاق رسم أو تحديد موضع الاختبار بدقة
- عدم تحديد اتجاه المسبار أو المسافة
- الخلط بين غاوس وملي تسلا دون تحويل واضح
- استخدام جهاز لم يتم التحقق منه أو ذي نطاق قياس غير معروف
- مقارنة أنابيب ذات سماكات جدار أو أكمام أو فجوات أو درجات حرارة مختلفة
- تقريب القراءات حتى يختفي التفاوت
- الادعاء بكفاءة الالتقاط استنادًا إلى قراءات المجال وحدها
مثال على صياغة معايير القبول
ينبغي أن تنص المواصفة على ما يلي: إجراء القياس عند نقاط الشبكة المدرجة على التجميع المكتمل، وفق اتجاه المسبار ومسافة الفصل المحددين، وعند درجة الحرارة المذكورة، باستخدام جهاز معاير، ثم تقييم النتائج وفق حدود التفاوت المحددة. يجب اعتماد القيم الفعلية والشبكة وحدود التفاوت للمنتج الفعلي؛ ولا نفترضها من عندنا.
ما لا يمكن لتقارير المجال المغناطيسي إثباته بمفردها
لا تثبت هذه التقارير مباشرةً قوة الجذب، أو الرفع عبر طبقة المواد، أو كفاءة الإزالة، أو القدرة، أو نقاء المنتج، أو تحرر المعادن، أو سلوك التدفق، أو تتبع الحزام، أو السلامة الميكانيكية، أو مقاومة التآكل على المدى الطويل. استخدم اختبارات العمليات والفحوص الميكانيكية عندما تكون هذه النتائج مهمة.
مراجعة تقرير المورد
تحقق من مطابقة المنتج والإصدار والتكوين لطلبك، ومن أن التقرير يغطي منطقة التشغيل بدلًا من نقطة واحدة ذات قراءة مواتية، وأن ظروف الاختبار تطابق المواصفة، وأن حالات الإخفاق أو الانحرافات موضحة. اطلب القراءات الخام بدلًا من شهادة لا تتضمن سوى كلمة “PASS”.”
توثيق المجالات بما يتيح لمفتش آخر تكرار القياسات
| قاعدة اتخاذ القرار | يحدد التقرير المفيد، لكل قيمة، المنتج والرسم والجهاز والمسبار واتجاهه والشبكة والمسافة ودرجة الحرارة والإحصائية المستخدمة لعرض النتيجة. |
|---|---|
| المدخلات الواجب تأكيدها | الطراز أو الرقم التسلسلي، والحالة المغناطيسية، وحالة السطح، وإحداثيات القياس، والجهاز ومعايرته، واتجاه المسبار، وضبط الصفر، وعدد مرات التكرار، وحدود التفاوت. |
| المخاطر أو القيود | لا يمكن لصفحة تعرض القيم القصوى دون تحديد مواقعها أن توضح نطاق التغطية أو الأطراف غير الفعالة أو التفاوت، كما لا يمكن مقارنتها بقياسات مأخوذة باتجاه مختلف للمسبار. |
| الإجراء المطلوب من المشتري | أرفق رسمًا أو شبكة محددة بعلامات، واحتفظ بالقراءات الخام إلى جانب النتيجة الموجزة للقبول. |
البيانات المطلوبة لتهيئة هذا المشروع
مجموعة المدخلات لمحتويات تقرير اختبار المجال المغناطيسي
- كيفية استخدام بياناتك: نقارن خصائص المواد ومخاطر التلوث وهدف الإنتاج وواجهة خط الإنتاج قبل إعداد المقترح أو استبعاد أي خيار غير مناسب.
- المادة: الاسم والتركيب؛ جافة أم رطبة؛ مسحوق أو حبيبات أو كتل أو ألياف أو ملاط؛ الحد الأدنى والأقصى والتوزيع النموذجي لأحجام الجسيمات؛ الرطوبة واللزوجة والميل إلى التكتل أو تكوين الجسور والتآكل والخصائص المسببة للتآكل والكثافة الظاهرية ودرجة الحرارة العادية ودرجة الحرارة القصوى.
- الإنتاج والهدف: قدرة المعالجة العادية والقصوى، والتغذية المستمرة أو على دفعات، وانتظام التغذية، والملوثات المستهدفة أو هدف الاستخلاص، والاستجابة المغناطيسية إن كانت معروفة، والحجم النموذجي والأقصى للمادة المستهدفة، والتركيز الأولي، والمستوى المتبقي المقبول، وما إذا كان فقد المنتج مسموحًا به.
- التركيب: عرض الحزام وسرعته، والعمق العادي والأقصى لطبقة المواد، وموضع المغناطيس ومسافة التشغيل المقننة، والمساحة المتاحة للتعليق والصيانة، وترتيبات الدعم والرفع؛ وطريقة التنظيف، ومدة التوقف المسموح بها، ومتطلبات المواد الملامسة والتآكل والتآكل الكيميائي؛ وظروف التركيب الداخلي أو الخارجي أو الغسل بالماء أو الرطوبة العالية أو الغبار أو المناطق الخطرة.
- ملفات المشروع الداعمة: جهد تشغيل المحرك والتردد وعدد الأطوار عند النظر في استخدام وحدة ذاتية التنظيف؛ وواجهة التحكم وأي احتياجات للهواء في الموقع؛ وبلد الوجهة؛ والرسومات الحالية وصور الموقع وفيديو أثناء التشغيل وعينة ممثلة من المادة والملوثات عند الحاجة إلى الاختبار.
- ما الذي ستحصل عليه بعد ذلك: نستخدم البيانات المؤكدة لإعداد رسم هندسي وخطة فحص مخصصين للمشروع. ولا نعد الأداء مؤكداً إلا بعد أن يثبت التصميم المتفق عليه وأي اختبار تمثيلي مطلوب أو اختبار قبول في الموقع النتائج المطلوبة.
